ফাঁপা কোর কংক্রিট স্ল্যাব: উত্পাদন, নকশা এবং ইনস্টলেশন

একটি ফাঁপা কোর কংক্রিট স্ল্যাব কী এবং আধুনিক নির্মাণে কেন এটি গুরুত্বপূর্ণ

ক ঠালা কোর কংক্রিট স্ল্যাব একটি প্রিকাস্ট প্রেস্ট্রেস কংক্রিট উপাদান যা অনুদৈর্ঘ্য শূন্যতা সমন্বিত করে - সাধারণত বৃত্তাকার বা ডিম্বাকৃতি - এর দৈর্ঘ্যের মধ্য দিয়ে চলে। নমন, শিয়ার এবং অগ্নি প্রতিরোধে চমৎকার কাঠামোগত কর্মক্ষমতা বজায় রেখে এই শূন্যতাগুলি সমতুল্য মাত্রার একটি কঠিন কংক্রিটের স্ল্যাবের তুলনায় স্ল্যাবের সামগ্রিক ওজন 40-50% পর্যন্ত কমিয়ে দেয়। এই সংমিশ্রণটি বিশ্বব্যাপী বাণিজ্যিক ভবন, বহুতল আবাসিক ব্লক, কার পার্ক, শিল্প গুদাম এবং অবকাঠামো প্রকল্পে সবচেয়ে ব্যাপকভাবে ব্যবহৃত ফ্লোরিং সিস্টেমগুলির মধ্যে একটি ফাঁপা মূল স্ল্যাব তৈরি করে।

মূল উপসংহারটি সোজা: ফাঁপা কোর কংক্রিট স্ল্যাবগুলি একটি উচ্চতর শক্তি-থেকে-ওজন অনুপাত, দ্রুত ইনস্টলেশন গতি এবং উপাদানের ব্যবহার হ্রাস করে। যখন একটি আধুনিক প্রিকাস্ট সুবিধায় উত্পাদিত হয় - যেখানে নির্ভুল ফর্মওয়ার্ক, শাটারিং চুম্বক , এবং স্বয়ংক্রিয় ঢালাই শয্যাগুলি উত্পাদনের গুণমানকে সংজ্ঞায়িত করে — এই স্ল্যাবগুলি ধারাবাহিকভাবে আঁটসাঁট মাত্রিক সহনশীলতা এবং চাহিদার কাঠামোগত বৈশিষ্ট্যগুলি পূরণ করে৷ তারা কীভাবে তৈরি, পরিচালনা এবং ইনস্টল করা হয় তা বোঝা প্রকৌশলী, ঠিকাদার এবং প্রকিউরমেন্ট পেশাদারদের জন্য প্রয়োজনীয়, যারা ব্যয়-দক্ষ, উচ্চ-পারফরম্যান্স ফ্লোরিং সমাধান খুঁজছেন।

ফাঁপা কোর কংক্রিট স্ল্যাবগুলি কীভাবে তৈরি করা হয়

ফাঁপা কোর কংক্রিট স্ল্যাবগুলির উত্পাদন প্রায় একচেটিয়াভাবে প্রিকাস্ট কংক্রিট উদ্ভিদে ঘটে, দুটি প্রভাবশালী পদ্ধতির একটি ব্যবহার করে: এক্সট্রুশন (স্লিপ-ফর্ম) প্রক্রিয়া বা ভেজা-কাস্ট প্রক্রিয়া। প্রতিটি পদ্ধতির ফর্মওয়ার্ক সিস্টেম, শক্তিবৃদ্ধি বিন্যাস, পৃষ্ঠের সমাপ্তি এবং চৌম্বকীয় ফিক্সিং উপাদানগুলির ভূমিকার জন্য নির্দিষ্ট প্রভাব রয়েছে।

এক্সট্রুশন পদ্ধতি

এক্সট্রুশন পদ্ধতিতে, একটি দীর্ঘ-রেখার ঢালাই বিছানা — সাধারণত 100 মিটার থেকে 150 মিটার দৈর্ঘ্যের — যে কোনও কংক্রিট স্থাপনের আগে উচ্চ-টেনসিল স্টিলের স্ট্র্যান্ডগুলির সাথে প্রি-টেনশন করা হয়। একটি এক্সট্রুশন মেশিন বিছানা বরাবর ভ্রমণ করে, একটি শক্ত, শূন্য-স্লাম্প কংক্রিট মিশ্রিত ম্যান্ডরেলের চারপাশে যা ফাঁপা কোর গঠন করে। যন্ত্রটি প্রতি মিনিটে প্রায় 1-2 মিটার গতিতে চলে, একটি অভিন্ন ক্রস-সেকশনের অবিচ্ছিন্ন স্ল্যাবকে পিছনে ফেলে। উত্তাপযুক্ত কভারের নীচে বা উত্তপ্ত পরিবেশে নিরাময়ের পরে, স্ল্যাবটি প্রয়োজনীয় দৈর্ঘ্যে হীরা-করা করা হয়।

যেহেতু কাস্টিং বেড নিজেই প্রাথমিক ছাঁচ হিসাবে কাজ করে, বিচ্ছিন্ন ফর্মওয়ার্ক উপাদানগুলির ভূমিকা সীমিত — তবে সাইড ফর্ম, শেষ স্টপ এবং এমবেডেড সন্নিবেশগুলি এখনও ব্যবহার করে অবস্থান করে শাটারিং চুম্বক তুরপুন বা ঢালাই ছাড়াই চৌম্বকীয় ঢালাই টেবিলের পৃষ্ঠে ইস্পাত উপাদানগুলিকে রাখা। এই অ-আক্রমণাত্মক ফিক্সিং পদ্ধতিটি দীর্ঘ-লাইন উত্পাদনে বিশেষভাবে মূল্যবান কারণ এটি ব্যয়বহুল স্টিলের বিছানার ক্ষতি দূর করে এবং উত্পাদন চক্রের মধ্যে দ্রুত স্থান পরিবর্তনের অনুমতি দেয়।

ওয়েট-কাস্ট পদ্ধতি

ওয়েট-কাস্ট প্রক্রিয়াটি পৃথক ইস্পাত ছাঁচ বা প্যালেট-ভিত্তিক সিস্টেম ব্যবহার করে যার উপর ফর্মওয়ার্ক উপাদানগুলি একত্রিত হয়। এখানে, শাটারিং চুম্বক — চৌম্বকীয় ফর্মওয়ার্ক অ্যাঙ্কর বা চৌম্বক বাক্স নামেও পরিচিত — একটি কেন্দ্রীয় এবং অত্যন্ত দৃশ্যমান ভূমিকা পালন করে। এই ডিভাইসগুলি ইস্পাত প্যালেট পৃষ্ঠের উপর স্থাপন করা হয় এবং কংক্রিট ঢালা এবং কম্পনের সময় সাইড শাটার, ব্লকআউট, ইনসার্ট এবং রিইনফোর্সমেন্ট কেজগুলিকে সুনির্দিষ্ট অবস্থানে ধরে রাখতে চৌম্বকীয় শক্তির মাধ্যমে আকর্ষণ করে। হোল্ডিং ফোর্স ব্যাপকভাবে চুম্বক ডিজাইনের উপর নির্ভর করে, সাধারণ ইউনিট সরবরাহ করে 600 কেজি, 900 কেজি, 1,200 কেজি, এমনকি 2,100 কেজি ধারণ শক্তির, ওজন এবং কম্পনের লোডের উপর ভিত্তি করে নির্বাচিত ফর্মওয়ার্ককে প্রতিরোধ করতে হবে।

সেকেন্ডের মধ্যে শাটারিং ম্যাগনেটগুলিকে রিপজিশন করার ক্ষমতা — চৌম্বক ক্ষেত্র ছেড়ে দেওয়ার জন্য অ্যাক্টিভেশন লিভার স্যুইচ করার মাধ্যমে — বোল্ট বা ঢালাই করা অ্যাঙ্করগুলির তুলনায় নাটকীয়ভাবে সেটআপের সময় হ্রাস করে৷ একটি ক্যারোজেল বা স্থির প্যালেট সিস্টেমে ফাঁপা কোর স্ল্যাব উত্পাদনকারী একটি উচ্চ-আউটপুট প্রিকাস্ট সুবিধাতে, এই গতিটি প্রতি শিফটে আরও বেশি উত্পাদন চক্র এবং ইউনিট প্রতি কম শ্রম ব্যয়ে সরাসরি অনুবাদ করে।

ফাঁপা কোর স্ল্যাব উত্পাদনে চুম্বকের শাটারিংয়ের ভূমিকা

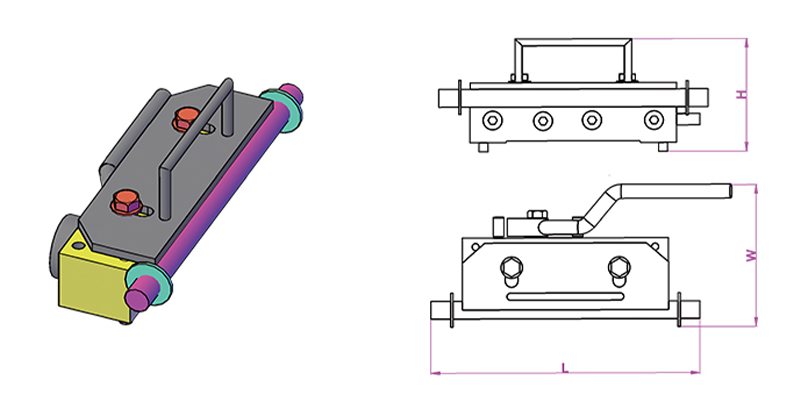

চুম্বক শাটারিং একটি ইস্পাত আবাসনে আবদ্ধ স্থায়ী নিওডিয়ামিয়াম বা ফেরাইট চুম্বক ব্যবহার করে এমন ইঞ্জিনিয়ারড ফিক্সিং ডিভাইস। সক্রিয় হলে, চৌম্বকীয় সার্কিট ইস্পাত প্যালেট বা টেবিল পৃষ্ঠের মাধ্যমে বন্ধ হয়ে যায়, একটি শক্তিশালী ধারণ শক্তি তৈরি করে। যখন নিষ্ক্রিয় করা হয় - একটি লিভার ঘোরানোর মাধ্যমে যা একটি অভ্যন্তরীণ রক্ষক চুম্বককে সরিয়ে দেয় - সার্কিটটি খোলে এবং ইউনিটটি হাত দিয়ে মুক্ত করা যেতে পারে। কোন অবশিষ্ট আঠালো, কোন ক্ষতিগ্রস্ত পৃষ্ঠ, কোন বিশেষ সরঞ্জাম প্রয়োজন.

ফাঁপা কোর কংক্রিট স্ল্যাব উত্পাদনে, শাটারিং ম্যাগনেটগুলি বেশ কয়েকটি নির্দিষ্ট ফাংশন পরিবেশন করে:

• স্ল্যাব প্রস্থ এবং প্রান্ত প্রোফাইল সংজ্ঞায়িত যে অনুদৈর্ঘ্য পার্শ্ব ফর্ম সুরক্ষিত
• স্ল্যাবের দৈর্ঘ্য স্থাপন এবং টপিং পৃষ্ঠ গঠনের জন্য প্রান্তের শাটারগুলিকে ধরে রাখা
• মূল অবস্থানে ব্লকআউট ফার্মার ঠিক করা যেখানে পরিষেবা, কলাম বা ফিক্সিংয়ের জন্য খোলার প্রয়োজন হয়
• কnchoring cast-in inserts such as lifting loops, anchor channels, threaded sleeves, and electrical conduit brackets
• উচ্চ-ফ্রিকোয়েন্সি কংক্রিট কম্পনের সময় স্থানচ্যুতির বিরুদ্ধে শক্তিবৃদ্ধি খাঁচা স্থির করা

শাটারিং চুম্বক নির্বাচন এবং কংক্রিট কম্পনের মধ্যে সম্পর্ক বিশেষভাবে গুরুত্বপূর্ণ। কম্পনশীল কংক্রিট ফর্মওয়ার্কের উপর গতিশীল শক্তি প্রয়োগ করে যা স্ট্যাটিক ওজনের কয়েকগুণ হতে পারে। 1,200 কেজি স্ট্যাটিক হোল্ডিং ফোর্স রেট করা একটি শাটারিং চুম্বক শুধুমাত্র 80 কেজি ওজনের একটি ফর্মের জন্য উপযুক্ত হতে পারে যখন কম্পনের ফ্রিকোয়েন্সি এবং প্রশস্ততা পরিমিত হয়, তবে একই চুম্বক তীব্র অভ্যন্তরীণ কম্পনের অধীনে অপর্যাপ্ত প্রমাণিত হতে পারে। স্বনামধন্য নির্মাতারা স্ট্যাটিক রেটিং এর পাশাপাশি ভাইব্রেশন-পরীক্ষিত হোল্ডিং ডেটা প্রকাশ করে এবং শুধুমাত্র স্ট্যাটিক ফোর্স নির্দিষ্ট করা একটি সাধারণ ত্রুটি যা কাস্টিংয়ের সময় আন্দোলনের দিকে নিয়ে যায়।

চুম্বকের ধরন এবং তাদের প্রয়োগ

ফাঁপা কোর কংক্রিট স্ল্যাবগুলির কাঠামোগত কর্মক্ষমতা

একটি ফাঁপা কোর কংক্রিট স্ল্যাবের কাঠামোগত আচরণ এর প্রেস্ট্রেস স্তর, কংক্রিট গ্রেড, মূল জ্যামিতি এবং স্প্যান-টু-গভীর অনুপাত দ্বারা নিয়ন্ত্রিত হয়। স্ট্যান্ডার্ড ফাঁপা কোর ইউনিট থেকে গভীরতার মধ্যে উত্পাদিত হয় 150 মিমি থেকে 500 মিমি , সাধারণত 1,200 মিমি প্রস্থ সহ। 6 মিটার থেকে 18 মিটারের স্প্যানগুলি অনুশীলনে সাধারণ, ভালভাবে ডিজাইন করা গভীর ইউনিটগুলি নিয়ন্ত্রিত লোডিং অবস্থার অধীনে 20 মিটার বা তারও বেশি পৌঁছায়।

প্রিস্ট্রেসিং প্রি-টেনশনযুক্ত উচ্চ-শক্তি ইস্পাত স্ট্র্যান্ডের মাধ্যমে প্রয়োগ করা হয় — সাধারণত 1,570 MPa বা 1,860 MPa-এর ফলন শক্তি সহ — কংক্রিট স্থাপনের আগে কাস্টিং বেড অ্যাবটমেন্টে নোঙ্গর করা হয়। কংক্রিট প্রয়োজনীয় স্থানান্তর শক্তিতে পৌঁছানোর পরে (সাধারণত 25-30 MPa কিউব), স্ট্র্যান্ডগুলি কাটা বা ছেড়ে দেওয়া হয় এবং প্রেস্ট্রেস ফোর্স বন্ডের মাধ্যমে কংক্রিট বিভাগে স্থানান্তরিত হয়। এটি একটি ক্যাম্বারিং প্রভাব (উর্ধ্বমুখী ধনুক) প্রবর্তন করে যা আংশিকভাবে পরিষেবা লোডের অধীনে বিচ্যুতিকে অফসেট করে।

সাধারণ লোড-স্প্যান কর্মক্ষমতা

এই পরিসংখ্যানগুলি ব্যাখ্যা করে যে কেন ফাঁপা কোর স্ল্যাবগুলি অফিস বিল্ডিং এবং গাড়ি পার্কগুলিতে মাঝারি থেকে দীর্ঘ স্প্যানগুলির জন্য নির্দিষ্ট করা হয়েছে, যেখানে 2.5-5.0 kN/m² এর চাপানো লোডগুলি মানক এবং 9-14 মিটারের স্প্যানগুলি অর্থনৈতিকভাবে আকর্ষণীয়৷ প্রেস্ট্রেস অনেক ক্ষেত্রে সেকেন্ডারি স্টিলের বীমের প্রয়োজনীয়তা দূর করে, মেঝে অঞ্চলের কাঠামোগত গভীরতা হ্রাস করে এবং উল্লেখযোগ্য উচ্চতা সংরক্ষণ করে — প্রায়ই 300-500 মিমি প্রতি তলা — একটি বহুতল প্রকল্পের জীবনকাল ধরে।

আগুন প্রতিরোধের

হোলো কোর কংক্রিট স্ল্যাবগুলি কংক্রিটের তাপীয় ভর এবং প্রেস্ট্রেসিং স্ট্র্যান্ডগুলিতে কভারের গভীরতার মাধ্যমে সহজাত অগ্নি প্রতিরোধের অফার করে। স্ট্র্যান্ড সেন্ট্রয়েডের 35 মিমি কভার সহ একটি 200 মিমি স্ল্যাব সাধারণত অর্জন করে REI 120 স্ট্যান্ডার্ড ফায়ার এক্সপোজারের অধীনে (দুই ঘন্টা কাঠামোগত অগ্নি প্রতিরোধের)। বৃহত্তর কভার সহ গভীর ইউনিটগুলি সহজেই REI 180 বা REI 240 অর্জন করে, অতিরিক্ত অগ্নি সুরক্ষা ছাড়াই সর্বাধিক চাহিদাপূর্ণ দখলের প্রয়োজনীয়তা পূরণ করে। ইস্পাত বা কাঠের বিকল্পগুলির তুলনায় এটি একটি প্রধান সুবিধা, যার জন্য সমতুল্য রেটিং অর্জনের জন্য অন্তর্নিহিত আবরণ, স্প্রিংকলার সিস্টেম বা এনকেসিং প্রয়োজন।

প্রিকাস্ট প্ল্যান্টে ফর্মওয়ার্ক সিস্টেম এবং চৌম্বকীয় ফিক্সিং

একটি ফাঁপা কোর কংক্রিট স্ল্যাবের গুণমান এটি উত্পাদন করতে ব্যবহৃত ফর্মওয়ার্ক সিস্টেমের গুণমানের থেকে অবিচ্ছেদ্য। প্ল্যান্টটি একটি স্থির প্যালেট সিস্টেম, একটি ঘূর্ণায়মান ক্যারোজেল, বা দীর্ঘ-লাইন ঢালাই বিছানা ব্যবহার করুক না কেন, ফর্মওয়ার্ক যে নির্ভুলতার সাথে সেট করা এবং সুরক্ষিত করা হয় তা মাত্রিক নির্ভুলতা, পৃষ্ঠের ফিনিস এবং সমাপ্ত উপাদানগুলির সামঞ্জস্য নির্ধারণ করে।

প্যালেট ক্যারোজেল সিস্টেম

একটি আধুনিক প্যালেট ক্যারোসেলে, স্টিলের প্যালেটগুলি স্টেশনগুলির একটি নির্দিষ্ট ক্রমের মধ্য দিয়ে চলে: পরিষ্কার, ছাঁচ স্থাপন, শক্তিবৃদ্ধি স্থাপন, কংক্রিট ঢালাই, কম্পন, নিরাময়, ডিমোল্ডিং এবং উপাদান পরিবহন। পুরো চক্রটি সাধারণত 24 ঘন্টা ধরে চলে, একযোগে একাধিক প্যালেট প্রচলন করে। ছাঁচ-সেটিং স্টেশনে, অপারেটররা পার্শ্ব ফর্ম এবং সন্নিবেশ ব্যবহার করে অবস্থান করে শাটারিং চুম্বক প্রতিটি উপাদানের জন্য CNC-উত্পন্ন বা অঙ্কন-ভিত্তিক বিন্যাস অনুযায়ী। কারণ প্যালেট পৃষ্ঠটি একটি নির্ভুল-গ্রাউন্ড ইস্পাত প্লেট, চুম্বকগুলি সম্পূর্ণ এলাকা জুড়ে সামঞ্জস্যপূর্ণ যোগাযোগ এবং ধারণ শক্তি অর্জন করে।

একটি ক্যারোজেল সিস্টেমে চৌম্বকীয় ফর্মওয়ার্ক ফিক্সিং থেকে দক্ষতা লাভ যথেষ্ট। ইউরোপীয় প্রিকাস্ট প্রযোজকদের গবেষণা ধারাবাহিকভাবে রিপোর্ট করে ছাঁচ সেটিং সময় 30-50% হ্রাস বোল্ট বা ঢালাই অ্যাঙ্কর সিস্টেমের তুলনায়। একটি প্ল্যান্টে প্রতিদিন 80-120 প্যালেট উত্পাদন করে, এটি প্রতি শিফটে কয়েক ঘন্টা সঞ্চিত শ্রম এবং স্ল্যাবের প্রতি বর্গ মিটার উৎপাদন খরচ একটি পরিমাপযোগ্য হ্রাসে অনুবাদ করে।

এক্সট্রুড হোলো কোরের জন্য দীর্ঘ-লাইন কাস্টিং বিছানা

লং-লাইন এক্সট্রুশনে, প্রাথমিক ফর্মওয়ার্ক ফাংশনটি ঢালাই বিছানা দ্বারাই পূর্ণ হয় — একটি সমতল, মসৃণ ইস্পাত বা পলিমার-কোটেড পৃষ্ঠ যা দিয়ে এক্সট্রুডার ভ্রমণ করে। যাইহোক, শাটারিং ম্যাগনেট এবং সম্পর্কিত চৌম্বকীয় অ্যাঙ্কর সিস্টেমগুলি ধরে রাখতে ব্যবহৃত হয়:

• স্ট্র্যান্ড ডিফ্লেক্টর এবং বিচ্যুতকারী যা প্রেস্ট্রেস ট্র্যাজেক্টোরি প্রোফাইল করে
• অনুদৈর্ঘ্য পার্শ্ব রেল যা এক্সট্রুডার শুরু হওয়ার আগে স্ল্যাবের প্রস্থ নির্ধারণ করে
• কোর ব্লকআউট প্রাক্তন যারা নির্দিষ্ট অবস্থানে পরিষেবা অনুপ্রবেশের জন্য খোলার জায়গা তৈরি করে
• যৌগিক টপিং সংযোগের জন্য ভিজা কংক্রিটের পৃষ্ঠে শক্তিশালীকরণ বার বা জাল যুক্ত করা হয়েছে

চৌম্বকীয় ফিক্সিংয়ের অ-আক্রমণাত্মক প্রকৃতিটি বিশেষত দীর্ঘ-লাইনের বিছানাগুলিতে মূল্যবান, যেখানে পৃষ্ঠটি হাজার হাজার উত্পাদন চক্র জুড়ে অবশ্যই অক্ষত থাকতে হবে। ড্রিলিং বা ঢালাইয়ের ফলে সৃষ্ট যেকোন সারফেস স্কোরিং বা পিট গ্রাউট লিকেজ এবং স্টিকিংয়ের একটি উৎস হয়ে ওঠে, সমাপ্ত স্ল্যাব সোফিটে ডিমল্ডিং ফোর্স এবং পৃষ্ঠের ত্রুটি বৃদ্ধি করে।

ডান শাটারিং ম্যাগনেট নির্বাচন করা হচ্ছে

একটি নির্দিষ্ট ফাঁপা কোর স্ল্যাব উত্পাদন অ্যাপ্লিকেশনের জন্য সঠিক শাটারিং চুম্বক নির্বাচন করার জন্য ওজন গঠনের জন্য কেবল ধরে রাখা শক্তির সাথে মিলের বাইরেও বেশ কয়েকটি বিষয় বিবেচনা করা প্রয়োজন:

• প্যালেট বা টেবিল বেধ: চুম্বকগুলি নির্দিষ্ট ইস্পাত বেধের (সাধারণত 10-25 মিমি) সাথে কাজ করার জন্য ডিজাইন করা হয়েছে। খুব পাতলা এবং চৌম্বকীয় সার্কিট অসম্পূর্ণ; খুব পুরু এবং ধারণ শক্তি উল্লেখযোগ্যভাবে কমে যায়।
• কংক্রিট কম্পন পদ্ধতি: বাহ্যিক টেবিল ভাইব্রেটর অভ্যন্তরীণ সুই ভাইব্রেটরের তুলনায় উচ্চ গতিশীল শক্তি তৈরি করে। বাহ্যিকভাবে কম্পিত সিস্টেমে চুম্বকগুলির জন্য উচ্চ রেটযুক্ত হোল্ডিং ফোর্সের প্রয়োজন - প্রায়শই স্ট্যাটিকভাবে গণনা করা প্রয়োজনের 1.5 থেকে 2 গুণ।
• মিঠা পানির চাপ এবং কংক্রিটের মাথা: লম্বা উপাদানগুলিতে বা যেখানে কংক্রিট দ্রুত স্থাপন করা হয়, ফর্মগুলির বিপরীতে হাইড্রোলিক চাপ সাধারণ ওজন গণনাকে অতিক্রম করতে পারে। চুম্বক উল্লম্ব উত্তোলন বল এবং পার্শ্বীয় চাপ উভয়ই প্রতিরোধ করতে হবে।
• ফর্ম উপাদান এবং জ্যামিতি: ইস্পাত ফর্ম সরাসরি চৌম্বকীয় বল স্থানান্তর; অ্যালুমিনিয়াম বা প্লাস্টিকের ফর্মগুলির জন্য চুম্বক এবং নন-ফেরোম্যাগনেটিক ফর্ম উপাদানগুলির মধ্যে মধ্যস্থতাকারী হিসাবে কাজ করার জন্য ইস্পাত বেস প্লেটগুলির প্রয়োজন হয়।
• অপারেটিং পরিবেশ: ওভারহেড ক্রেন, বৈদ্যুতিক মোটর, বা অন্যান্য ইলেক্ট্রোম্যাগনেটিক উত্স সহ গাছগুলিতে অনিচ্ছাকৃত নিষ্ক্রিয়করণ বা হস্তক্ষেপ রোধ করতে ঢালযুক্ত হাউজিং সহ চুম্বকের প্রয়োজন হতে পারে।

শীর্ষস্থানীয় নির্মাতারা - সহ Ratec, Halfen, Sommer, এবং অন্যান্য - চুম্বক নির্বাচনের জন্য প্রকৌশল সহায়তা প্রদান করে এবং স্ট্যাটিক হোল্ডিং ফোর্স, কম্পন-পরীক্ষিত বল, অপারেটিং তাপমাত্রা পরিসীমা এবং চক্র জীবন (সাধারণত রেট করা হয়) সহ বিস্তারিত প্রযুক্তিগত ডেটা শীট প্রকাশ করে 500,000 থেকে 1,000,000 সক্রিয়করণ চক্র অভ্যন্তরীণ উপাদান পরিদর্শন প্রয়োজন আগে)।

ফাঁপা কোর স্ল্যাবগুলির পরিবহন, হ্যান্ডলিং এবং ইনস্টলেশন

একবার ঢালাই, নিরাময় এবং লম্বায় করাত হয়ে গেলে, ফাঁপা কোর কংক্রিটের স্ল্যাবগুলিকে অবশ্যই উত্তোলন করতে হবে, পরিবহন করতে হবে এবং যত্ন সহকারে ইনস্টল করতে হবে। prestressed বিভাগ বিস্তৃত দিক ইতিবাচক নমন জন্য অপ্টিমাইজ করা হয়; ভুল হ্যান্ডলিং যা নেতিবাচক বাঁক বা ট্রান্সভার্স লোডিং প্রবর্তন করে তা প্রি-কম্প্রেসড (সফিট) মুখে ফাটল সৃষ্টি করতে পারে — এমন ক্ষতি যা সনাক্ত করা কঠিন এবং কাঠামোগত কর্মক্ষমতার সাথে আপস করতে পারে।

উত্তোলন এবং পরিবহন প্রয়োজনীয়তা

ফাঁপা কোর স্ল্যাবগুলি উদ্দেশ্য-পরিকল্পিত ক্ল্যাম্প বা বিম-এবং-স্প্রেডার ব্যবস্থা ব্যবহার করে উত্তোলন করা উচিত যা ডিজাইন লিফটিং জোনের মধ্যে পয়েন্টগুলিতে লোড প্রয়োগ করে — সাধারণত প্রতিটি প্রান্ত থেকে L/5 এর বেশি নয়, যেখানে L হল স্ল্যাবের দৈর্ঘ্য। 10 মিটারের বেশি স্ল্যাবগুলির জন্য, একটি স্প্রেডার বিম ব্যবহার করে একটি তিন-পয়েন্ট বা চার-পয়েন্ট লিফট বাঁকানো মুহূর্তগুলি নিয়ন্ত্রণ করার জন্য আদর্শ অনুশীলন।

সাইটে, স্ল্যাবগুলি সরাসরি সমর্থনকারী বিম, দেয়াল বা কর্বেলের উপর ক্রেন দ্বারা ইনস্টল করা হয়। প্রতিটি প্রান্তে ভারবহন দৈর্ঘ্য ন্যূনতম প্রয়োজনীয়তা পূরণ করতে হবে — সাধারণত স্টিল বা প্রিকাস্ট কংক্রিট সাপোর্টে 75 মিমি এবং রাজমিস্ত্রি বা ইন-সিটু কংক্রিটে 100 মিমি - পর্যাপ্ত লোড স্থানান্তর নিশ্চিত করতে এবং পরিষেবা লোডের অধীনে শেষ স্প্যালিং প্রতিরোধ করতে। নিওপ্রিন বা মর্টার বিয়ারিং প্যাডগুলি যোগাযোগের চাপ বিতরণ করতে এবং মাত্রিক সহনশীলতা মিটমাট করতে ব্যবহৃত হয়।

অনুদৈর্ঘ্য জয়েন্টগুলোর গ্রাউটিং

কdjacent hollow core slabs in a floor are connected by grouting the longitudinal joints between units. The grout — typically a Portland cement mix with a low water-cement ratio — fills the tapered or keyed joint and, once hardened, transfers horizontal shear between units, enabling the floor to act as a diaphragm. In seismic design, this diaphragm action is critical for distributing lateral forces to the vertical structural system. The grout is often reinforced with longitudinal tie bars placed in the open cores at the edges and grouted in, providing continuity reinforcement across the joint.

অনুদৈর্ঘ্য জয়েন্টের নির্ভুলতা আংশিকভাবে নির্ভর করে ঢালাইয়ের সময় প্রান্তের ফর্মটি কতটা নির্ভুলভাবে অনুষ্ঠিত হয়েছিল - অন্য একটি পয়েন্ট যেখানে শাটারিং চুম্বক এবং সম্পর্কিত চৌম্বকীয় ফিক্সিং আনুষাঙ্গিক সরাসরি ইনস্টল করা মেঝে গুণমান প্রভাবিত. একটি ফর্ম যা ঢালাইয়ের সময় এমনকি 3-5 মিমি দ্বারা সরানো হয় তা একটি যৌথ জ্যামিতি তৈরি করতে পারে যা সম্পূর্ণরূপে গ্রাউট করা কঠিন, শূন্যস্থানগুলি ছেড়ে যা শিয়ার স্থানান্তর এবং জল প্রতিরোধ ক্ষমতা হ্রাস করে।

ইন-সিটু কংক্রিট টপিং

অনেক ফাঁপা কোর স্ল্যাব মেঝে একটি স্ট্রাকচারাল ইন-সিটু কংক্রিট টপিং দিয়ে নির্দিষ্ট করা হয়, সাধারণত 50-75 মিমি পুরু, ইনস্টলেশনের পরে প্রিকাস্ট ইউনিটের উপর ঢালাই করা হয়। এই টপিং একাধিক উদ্দেশ্যে কাজ করে:

• এটি মেঝে পৃষ্ঠকে সমতল করে, সংলগ্ন স্ল্যাবের মধ্যে ডিফারেনশিয়াল ক্যাম্বারের জন্য ক্ষতিপূরণ দেয়
• এটি একটি অবিচ্ছিন্ন চাঙ্গা স্ল্যাবের সাথে সমস্ত ইউনিটকে সংযুক্ত করে একটি শক্তিশালী ডায়াফ্রাম তৈরি করে
• এটি টপিং ডেপথের মধ্যে মেঝে স্ক্রীড, আন্ডারফ্লোর হিটিং বা পরিষেবাগুলির একীকরণের অনুমতি দেয়
• যৌগিকভাবে ডিজাইন করা হলে, এটি মেঝেটির কাঠামোগত গভীরতা এবং লোড ক্ষমতা বাড়ায়

এক্সট্রুশন দ্বারা উত্পাদিত ফাঁপা কোর স্ল্যাবগুলির উপরের পৃষ্ঠটি ইচ্ছাকৃতভাবে রুক্ষ রেখে দেওয়া হয় - এক্সট্রুশন প্রক্রিয়া একটি ঢেউতোলা বা স্ট্রাইটেড টেক্সচার ছেড়ে দেয় যা টপিংয়ের জন্য যান্ত্রিক বন্ধন সরবরাহ করে। ওয়েট-কাস্ট ইউনিটগুলির সমতুল্য বন্ড শক্তি অর্জনের জন্য পৃষ্ঠের প্রস্তুতি (সাধারণত শট ব্লাস্টিং বা যান্ত্রিক স্কার্ফিকেশন) প্রয়োজন, যা একটি উত্পাদন পদক্ষেপ এবং সংশ্লিষ্ট খরচ যোগ করে।

ফাঁপা কোর কংক্রিট স্ল্যাবগুলির স্থায়িত্ব এবং উপাদান দক্ষতা

নির্মাণ শিল্প মূর্ত কার্বন এবং উপাদান খরচ কমাতে ক্রমবর্ধমান চাপ সম্মুখীন. ফাঁপা কোর কংক্রিট স্ল্যাবগুলি বিভিন্ন টেকসই মেট্রিক্সে বিকল্প ফ্লোরিং সিস্টেমের সাথে অনুকূলভাবে তুলনা করে, বিশেষ করে যখন সম্পূর্ণ জীবনচক্র বিবেচনা করা হয়।

কংক্রিট এবং ইস্পাত ভলিউম হ্রাস

কোর জোন থেকে কংক্রিট অপসারণ করে - যেখানে এটি নমনীয় প্রতিরোধে সামান্য অবদান রাখে - ফাঁপা কোর উত্পাদন ব্যবহার করে প্রতি বর্গ মিটারে 30-45% কম কংক্রিট একই স্প্যান এবং লোড ক্ষমতা একটি সমতুল্য কঠিন স্ল্যাব তুলনায়. প্রচলিত মৃদু ইস্পাত শক্তিবৃদ্ধি (500 MPa) এর পরিবর্তে উচ্চ-শক্তি প্রেস্ট্রেসিং স্টিল (1,860 MPa) ব্যবহার করার অর্থ হল প্রতি ইউনিট এলাকায় ইস্পাতের মোট ওজনও উল্লেখযোগ্যভাবে হ্রাস পেয়েছে: একটি ফাঁপা কোর স্ল্যাব শুধুমাত্র 2-4 kg/m² প্রেস্ট্রেসিং স্ট্র্যান্ড ব্যবহার করতে পারে, যেখানে 8-15 কেজি/15 বার পুনঃপ্রবাহের জন্য 2-4 কেজি/m² ব্যবহার করা যেতে পারে। একই কর্মক্ষমতা জন্য ডিজাইন স্ল্যাব.

উপাদানের এই হ্রাস সরাসরি মেঝে কাঠামোর মূর্ত কার্বন হ্রাস করে। শিল্পের পরিসংখ্যানগুলি পরামর্শ দেয় যে একটি সাধারণ 265 মিমি ফাঁপা কোর স্ল্যাবে প্রায় একটি মূর্ত কার্বন থাকে 100-130 কেজি CO₂e/m² , 160-200 kg CO₂e/m² অনুরূপ কাঠামোগত ক্ষমতার একটি ইন-সিটু কঠিন সমতল স্ল্যাবের তুলনায়।

কারখানার উৎপাদন এবং বর্জ্য হ্রাস

নিয়ন্ত্রিত অবস্থার অধীনে কারখানার উত্পাদন অতিরিক্ত অর্ডারিং, ছিটকে পড়া এবং পুনরায় কাজ থেকে উপাদান বর্জ্যকে কমিয়ে দেয়। একটি সু-পরিচালিত প্রিকাস্ট প্ল্যান্টে কংক্রিট বর্জ্য সাধারণত উৎপাদনের পরিমাণের 1-3% এ চলে, একটি প্রচলিত ইন-সিটু সাইটের তুলনায় 5-10% বা তার বেশি। শাটারিং ম্যাগনেট এবং পুনঃব্যবহারযোগ্য ইস্পাত ফর্মগুলির ব্যবহার ফর্মওয়ার্কের বর্জ্যকে আরও হ্রাস করে; চৌম্বকীয় অ্যাঙ্করিংয়ের সাথে ব্যবহৃত একটি উচ্চ-মানের ইস্পাত ফর্ম হাজার হাজার উত্পাদন চক্রের জন্য পুনরায় ব্যবহার করা যেতে পারে, যেখানে একটি ইন-সিটু সাইটে কাঠের ফর্মওয়ার্ক সাধারণত কয়েকটি ব্যবহারের পরে বাতিল করা হয়।

জীবনের শেষ বিবেচনা

কt end of life, hollow core concrete slabs can be broken down and recycled as aggregate for road sub-base, fill material, or — in more advanced recycling streams — reprocessed into concrete aggregate. The prestressing strand can be recovered and recycled as scrap steel. Neither process is perfect, and some embodied carbon is lost in demolition and transport, but the relative simplicity of the material composition (concrete plus steel) makes hollow core slabs more straightforward to recycle than composite systems involving multiple bonded materials.

সাধারণ অ্যাপ্লিকেশন এবং প্রকল্পের উদাহরণ

ফাঁপা কোর কংক্রিট স্ল্যাব বিল্ডিং ধরনের এবং অবকাঠামো অ্যাপ্লিকেশনের বিস্তৃত পরিসর জুড়ে নির্দিষ্ট করা হয়। তাদের বহুমুখিতা উপলভ্য গভীরতার বিস্তৃত পরিসর, পরিষেবা অনুপ্রবেশ এবং কাস্ট-ইন ফিক্সিং (উৎপাদনের সময় চৌম্বকীয় ফর্মওয়ার্ক অ্যাঙ্কর ব্যবহার করে অবিকল অবস্থানে) এবং বিভিন্ন ধরনের সহায়ক কাঠামোর সাথে তাদের সামঞ্জস্যতা মিটমাট করার ক্ষমতা থেকে উদ্ভূত হয়।

বহুতল আবাসিক ভবন

আবাসিক নির্মাণে, 200-265 মিমি ফাঁপা কোর স্ল্যাবগুলি লোড বহনকারী দেয়াল বা বিমের মধ্যে 5-9 মিটার বিস্তৃত নেদারল্যান্ডস, স্ক্যান্ডিনেভিয়া, মধ্য ইউরোপ এবং যুক্তরাজ্য জুড়ে একটি আদর্শ স্পেসিফিকেশন। একটি 15-তলা অ্যাপার্টমেন্ট ব্লক প্রিকাস্ট হোলো কোর মেঝে ব্যবহার করে 8-12 সপ্তাহের মধ্যে নিচতলা থেকে জলরোধী হতে পারে, একটি সমতুল্য ইন-সিটু কংক্রিট কাঠামোর জন্য 20-30 সপ্তাহের তুলনায়। আবাসিক ভবনগুলির নিয়মিত ফ্লোর প্ল্যান বিশেষ করে ফাঁপা কোর ইউনিটগুলির অভিন্ন প্রস্থ এবং স্ট্যান্ডার্ড স্প্যান পরিসরের জন্য উপযুক্ত।

বাণিজ্যিক অফিস ভবন

অফিস বিল্ডিংগুলি খোলা পরিকল্পনার নমনীয়তার জন্য দীর্ঘ স্প্যানের দাবি করে, সাধারণত 9-14 মিটার। উচ্চ প্রেস্ট্রেস লেভেল সহ গভীর ফাঁপা কোর স্ল্যাবগুলি (320-400 মিমি) সেকেন্ডারি বিম ছাড়াই এই স্প্যানগুলির উপর 3.5-5.0 kN/m² চাপানো লোড বহন করার জন্য ডিজাইন করা হয়েছে। ফাঁপা কোর স্ল্যাবগুলির উন্মুক্ত সফিট - এক্সট্রুশন বা ওয়েট-কাস্ট প্রক্রিয়া থেকে সহজাতভাবে সমতল এবং মসৃণ - একটি নকশা বৈশিষ্ট্য হিসাবে ক্রমবর্ধমানভাবে দৃশ্যমান ছেড়ে দেওয়া হচ্ছে, সাসপেন্ডেড সিলিংয়ের খরচ এড়ানো এবং তাপীয় ভরের সুবিধাগুলি অর্জন করে যা ভাল-ডিজাইন করা বা প্রাকৃতিকভাবে তৈরি করা বিল্ডিংয়ে 15-25% দ্বারা শীতল লোড কমিয়ে দেয়।

গাড়ী পার্ক

বহুতল গাড়ি পার্কগুলি প্রিকাস্ট কংক্রিটের জন্য সবচেয়ে চাহিদাপূর্ণ পরিবেশগুলির মধ্যে একটি: 15-18 মিটারের স্প্যানগুলি সাধারণ, ঘনীভূত চাকার লোড প্রতি অ্যাক্সেল 30-60 kN হতে পারে এবং কাঠামোটি ডি-আইসিং সল্ট, ফ্রিজ-থাও চক্র এবং আর্দ্রতার সংস্পর্শে আসে। কার পার্ক অ্যাপ্লিকেশনে ফাঁপা কোর স্ল্যাব সাধারণত হয় 400-500 মিমি গভীর , উচ্চ কংক্রিট গ্রেড (C50/60 বা তার উপরে) এবং কম জল-সিমেন্ট অনুপাতের সাথে স্থায়িত্ব সর্বাধিক করতে। কোরগুলির মধ্যে পাতলা জালের জন্য সতর্ক কংক্রিট মিশ্রণ ডিজাইনের প্রয়োজন - কম সর্বাধিক মোট আকার, পর্যাপ্ত কার্যযোগ্যতা - এবং সুনির্দিষ্ট কম্প্যাকশন, যা নিয়ন্ত্রিত উত্পাদন পরিবেশ এবং প্রিকাস্ট প্ল্যান্টের মান নিয়ন্ত্রণ ব্যবস্থা দ্বারা সহজতর হয়।

শিল্প ও স্টোরেজ বিল্ডিং

গুদাম, বিতরণ কেন্দ্র এবং উত্পাদন সুবিধাগুলি মেজানাইন মেঝে, এলিভেটেড লোডিং ডক এবং পাইল ক্যাপগুলিতে গ্রাউন্ড-সমর্থিত মেঝেতে ফাঁপা কোর স্ল্যাব ব্যবহার করে। এই অ্যাপ্লিকেশানগুলিতে, কাস্ট-ইন লিফটিং সকেট, র‌্যাকিং সিস্টেমের জন্য অ্যাঙ্কর চ্যানেল এবং বৈদ্যুতিক নালীগুলি পূর্ব-ইন্সটল করার ক্ষমতা - উদ্ভিদ উৎপাদনের সময় চৌম্বকীয় ফর্মওয়ার্ক অ্যাঙ্কর ব্যবহার করে অবস্থান - উল্লেখযোগ্যভাবে সাইটের ফিক্সিং খরচ এবং প্রোগ্রামের ঝুঁকি হ্রাস করে৷

ঠালা কোর কংক্রিট স্ল্যাব জন্য মান নিয়ন্ত্রণ এবং মান

ইউরোপে উত্পাদিত ঠালা কোর কংক্রিট স্ল্যাব মেনে চলতে হবে EN 1168:2005 A3:2011 — প্রিকাস্ট কংক্রিট ফাঁপা কোর স্ল্যাবগুলির জন্য সুরেলা পণ্যের মান। এই স্ট্যান্ডার্ডটি কারখানার উৎপাদন নিয়ন্ত্রণ, পরীক্ষা এবং সিই চিহ্নিতকরণের প্রয়োজনীয়তার সাথে কাঠামোগত প্রতিরোধ, অগ্নি প্রতিরোধ, বিপজ্জনক পদার্থ, মাত্রিক সহনশীলতা এবং শাব্দ কর্মক্ষমতার জন্য কর্মক্ষমতা প্রয়োজনীয়তা নির্দিষ্ট করে।

EN 1168 এর অধীনে মূল মাত্রিক সহনশীলতা অন্তর্ভুক্ত:

• দৈর্ঘ্য: 6 মিটার পর্যন্ত স্ল্যাবের জন্য ±20 মিমি; 6 মিটারের বেশি স্ল্যাবের জন্য দৈর্ঘ্যের ±0.3%
• প্রস্থ: ±5 মিমি
• গভীরতা: ±5 মিমি
• সোজাতা: ≤L/600, সর্বোচ্চ 20 মিমি
• প্রান্তের বর্গক্ষেত্র: ≤10 মিমি
• ক্যাম্বার: 12 মিটার পর্যন্ত স্ল্যাবের জন্য 15/−5 মিমি

কchieving these tolerances consistently depends on the quality of the entire production chain — from mix design and concrete batching, through strand tensioning accuracy, to formwork setting and post-casting inspection. The use of shuttering magnets and related magnetic positioning systems contributes to dimensional accuracy by eliminating the positional drift that occurs with conventional bolted forms under vibration, and by enabling rapid, precise repositioning when setting layouts change.

মাত্রিক সহনশীলতার বাইরে, EN 1168 এবং সমর্থনকারী ইউরোকোড ডিজাইন মান (EN 1992-1-1, EN 1992-1-2) এর জন্য বাঁকানো, শিয়ার, পাঞ্চিং, শেষ অ্যাঙ্করেজ এবং অগ্নি প্রতিরোধের বিস্তারিত কাঠামোগত যাচাইকরণ প্রয়োজন। একটি ফাঁপা কোর ফ্লোরের নকশা প্রক্রিয়ার মধ্যে প্রয়োজনীয় লোডের জন্য সর্বাধিক স্প্যান নির্ধারণ করা, প্রস্তুতকারকের লোড টেবিল থেকে উপযুক্ত স্ল্যাব গভীরতা এবং স্ট্র্যান্ড বিন্যাস নির্বাচন করা, ভারবহন দৈর্ঘ্য পরীক্ষা করা, গ্রাউটেড ফ্লোরের ডায়াফ্রাম অ্যাকশন যাচাই করা এবং স্ট্রাকচারাল ইঞ্জিনিয়ারের সাথে পরিষেবার অনুপ্রবেশ সমন্বয় করা জড়িত।

ফাঁপা কোর স্ল্যাবগুলিকে বিকল্প ফ্লোরিং সিস্টেমের সাথে তুলনা করা

ফাঁপা কোর কংক্রিট স্ল্যাব এবং প্রতিযোগী ফ্লোর সিস্টেমগুলির মধ্যে নির্বাচন করার জন্য কাঠামোগত কর্মক্ষমতা, প্রোগ্রামের গতি, খরচ, স্থায়িত্ব এবং সাইটের সীমাবদ্ধতার ওজন প্রয়োজন। প্রতিটি মাপকাঠিতে কোনো একক সিস্টেম জয়ী হয় না, তবে নির্দিষ্ট পরিস্থিতিতে ফাঁপা মূল স্ল্যাবগুলির স্পষ্ট সুবিধা রয়েছে।

কোরগুলি নিজেই বিল্ডিং পরিষেবাগুলির জন্য একটি দরকারী সুবিধা প্রদান করে: কিছু নকশা পদ্ধতিতে, অনুদৈর্ঘ্য শূন্যস্থানগুলিকে গরম, শীতল বা বায়ুচলাচলের জন্য বায়ু নালী হিসাবে ব্যবহার করা হয়, স্ল্যাবের মধ্য দিয়ে কন্ডিশন্ড বায়ু পাস করা উভয়ই দখলকৃত স্থান পরিবেশন করে এবং টেম্পারিংয়ের জন্য কংক্রিটের তাপীয় ভর ব্যবহার করে। এই থার্মালি অ্যাক্টিভেটেড বিল্ডিং সিস্টেম (TABS) পদ্ধতিটি মধ্য ইউরোপের অসংখ্য অফিস প্রকল্পে প্রয়োগ করা হয়েছে, যার সর্বোচ্চ শীতল চাহিদা পরিমাপযোগ্য হ্রাস পেয়েছে। 30-40% প্রচলিত এয়ার-সাইড সিস্টেমের তুলনায়।

স্পেসিফায়ার এবং ঠিকাদারদের জন্য ব্যবহারিক বিবেচনা

ফাঁপা কোর কংক্রিট স্ল্যাবগুলি নির্দিষ্ট করা বা সংগ্রহ করার জন্য ডিজাইন প্রক্রিয়ার প্রথম দিকে প্রস্তুতকারকের সাথে জড়িত হওয়া প্রয়োজন। ইন-সিটু কংক্রিটের বিপরীতে, যা সাইটে সামঞ্জস্য করা যায়, ফাঁপা কোর স্ল্যাবগুলি ফ্যাক্টরিতে মাত্রিকভাবে স্থির থাকে। উত্পাদনের পরে পরিবর্তনগুলি — কাট-আউট, অতিরিক্ত ফিক্সিং, শক্তিবৃদ্ধি পরিবর্তন — প্রযুক্তিগতভাবে সম্ভব কিন্তু ব্যয়বহুল এবং সময়সাপেক্ষ। নকশা পর্যায়ে সঠিক তথ্য প্রবাহ পাওয়া গুরুত্বপূর্ণ।

ডিজাইন স্টেজে প্রয়োজনীয় তথ্য

• স্ট্রাকচারাল লোড: স্ব-ওজন, সুপারইমপোজড ডেড (স্ক্রীড, পার্টিশন, ফিনিস), ইমপোজড (অকুপেন্সি ক্যাটাগরি), এবং প্লান্ট, স্টোরেজ বা ক্ল্যাডিং ফিক্সিং থেকে যেকোন ঘনীভূত লোড
• প্রতিটি সমর্থনে পরিষ্কার স্প্যান এবং ভারবহন অবস্থা, যেকোনো অ-সমান্তরাল সমর্থন বা তির্যক জ্যামিতি সহ
• মেঝে জোন জন্য অগ্নি প্রতিরোধের বর্গ প্রয়োজন
• MEP হাতা, ড্রেনেজ পাইপ, মেঝে দিয়ে যাওয়া স্ট্রাকচারাল কলাম এবং লিফট শ্যাফট খোলা সহ সমস্ত পরিষেবা প্রবেশের অবস্থান, আকার এবং ফ্রেমিং
• কাস্ট-ইন ফিক্সিং প্রয়োজন: অ্যাঙ্কর চ্যানেল, লিফটিং সকেট, টাই-ডাউন বোল্ট, কন্ডুইট স্টাব — এগুলির সমস্তই ফ্যাক্টরি উত্পাদনের সময় ম্যাগনেটিক ফর্মওয়ার্ক অ্যাঙ্কর এবং কাস্ট-ইন ব্যবহার করে অবস্থান করা হয়
• কcoustic performance requirements, particularly for residential or mixed-use projects where impact and airborne sound must meet regulatory standards
• বিচ্যুতি সীমা এবং ক্যাম্বারের প্রত্যাশা, বিশেষ করে যেখানে ভঙ্গুর ফিনিশ (টাইলস, টেরাজো) সরাসরি স্ল্যাব পৃষ্ঠে প্রয়োগ করা হবে

ইনস্টলেশনের জন্য সাইট সমন্বয়

সাইটে, ফাঁপা কোর স্ল্যাবগুলির ইনস্টলেশনের জন্য ক্রেনের ক্ষমতা, অ্যাক্সেসের রুট, অস্থায়ী প্রপিং (যদি স্ট্রাকচারাল ডিজাইনের প্রয়োজন হয়), এবং গ্রাউটিং, টপিং পোর এবং স্ট্রাকচারাল সংযোগের বিশদগুলির সিকোয়েন্সিং প্রয়োজন। ক্রেন ক্ষমতা প্রায়ই সমালোচনামূলক সীমাবদ্ধতা : একটি 400 মিমি ফাঁপা কোর স্ল্যাব 12 মিটার লম্বা এবং 1.2 মিটার চওড়ার ওজন প্রায় 5,000-5,500 কেজি। একটি সীমাবদ্ধ শহুরে সাইটে যেখানে ক্রেন আউটরিচ উত্তোলনের ক্ষমতা হ্রাস করে, এর জন্য স্ল্যাবের দৈর্ঘ্য কমাতে বা একটি লাইটার ইউনিট নির্দিষ্ট করার প্রয়োজন হতে পারে - একটি সিদ্ধান্ত যা স্প্যান, লোড এবং সমর্থন কাঠামোর নকশায় ফিরে আসে।

জয়েন্টগুলির গ্রাউটিং সঠিকভাবে প্রস্তুতকারকের স্পেসিফিকেশন অনুসরণ করা উচিত। খুব ভেজা একটি গ্রাউট ব্যবহার করলে একটি ছিদ্রযুক্ত, দুর্বল জয়েন্ট ফাটল হওয়ার সম্ভাবনা থাকে; খুব শুষ্ক এবং এটি শূন্যতা রেখে টেপারড জয়েন্ট প্রোফাইল সম্পূর্ণরূপে পূরণ করতে পারে না। বৃহৎ মেঝে অঞ্চলে জয়েন্ট গ্রাউটিং একটি অবিচ্ছিন্ন অপারেশন হিসাবে পরিকল্পনা করা উচিত, পর্যাপ্ত কর্মী এবং মিশ্রণ ক্ষমতা সহ একটি একক যৌথ দৌড়ের মধ্যে ঠান্ডা জয়েন্টগুলি এড়াতে।

পোস্ট-ইনস্টলেশন চেক

কfter installation and grouting, the completed hollow core floor should be inspected for:

• সন্নিহিত ইউনিটের মধ্যে ডিফারেনশিয়াল ক্যাম্বার — টপিং ছাড়াই ±5 মিমি-এর মধ্যে গ্রহণযোগ্য; বেশি হলে, একটি সমতল পৃষ্ঠ অর্জনের জন্য অতিরিক্ত স্ক্রীড গভীরতার প্রয়োজন হতে পারে
• সমস্ত অনুদৈর্ঘ্য এবং তির্যক জয়েন্টগুলোতে গ্রাউট সম্পূর্ণতা
• সব সমর্থন এ শেষ ভারবহন পর্যাপ্ততা
• কাস্ট-ইন ইনসার্টের অবস্থা - টপিং বা ফিনিশিং প্রয়োগ করার আগে কোনও ক্ষতিগ্রস্থ বা ভুল অবস্থানের সন্নিবেশ রিপোর্ট করা উচিত এবং প্রতিকার করা উচিত
• কbsence of handling damage: cracking at slab ends, spalling at bearing areas, or longitudinal cracking in the webs that may indicate transport or erection damage

হোলো কোর স্ল্যাব প্রযুক্তি এবং চৌম্বকীয় ফর্মওয়ার্ক সিস্টেমে উদ্ভাবন

প্রিকাস্ট কংক্রিট শিল্প ফাঁপা কোর স্ল্যাব পণ্য এবং এটি তৈরি করতে ব্যবহৃত উত্পাদন ব্যবস্থা উভয়ই বিকাশ করে চলেছে। যারা দীর্ঘমেয়াদী অবকাঠামো বিনিয়োগের সিদ্ধান্ত নেয় তাদের জন্য সক্রিয় উন্নয়নের বেশ কিছু ক্ষেত্র লক্ষণীয়।

ফাঁপা কোর উত্পাদনে আল্ট্রা-হাই-পারফরম্যান্স কংক্রিট

ফাঁপা কোর অ্যাপ্লিকেশনের জন্য অতি-উচ্চ-পারফরম্যান্স কংক্রিট (ইউএইচপিসি) নিয়ে গবেষণা বেশ কয়েকটি ইউরোপীয় এবং এশীয় গবেষণা প্রোগ্রামে চলছে। 150-200 MPa এর সংকোচনশীল শক্তির সাথে UHPC মিশ্রণগুলি ওয়েব বেধ আরও কমাতে দেয়, শিয়ার ক্ষমতা বজায় রেখে স্ব-ওজন হ্রাস করে। উৎপাদন চ্যালেঞ্জ হল যে UHPC স্ট্যান্ডার্ড এক্সট্রুশন সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ নয় — ফাইবার শক্তিবৃদ্ধি এবং মিশ্রণ সান্দ্রতার জন্য পরিবর্তিত ঢালাই পদ্ধতি প্রয়োজন — এবং এর ভূমিকা শাটারিং চুম্বক and precision magnetic formwork systems পাতলা অবস্থানে, উচ্চ-নির্ভুলতার ছাঁচগুলি আরও বেশি গুরুত্বপূর্ণ হয়ে ওঠে।

কutomation and Robotics in Formwork Setting

বেশ কিছু প্রিকাস্ট সরঞ্জাম নির্মাতারা এখন রোবোটিক ফর্মওয়ার্ক-সেটিং সিস্টেম অফার করে যা একটি বিআইএম মডেল থেকে উপাদান লেআউট পড়ে এবং স্বয়ংক্রিয়ভাবে পাশের ফর্ম, শেষ স্টপ এবং প্যালেট পৃষ্ঠে সন্নিবেশ করে। এই সিস্টেমগুলি সাধারণত ভিশন সিস্টেম সহ গ্যান্ট্রি রোবটগুলি ব্যবহার করে ফর্মওয়ার্ক উপাদানগুলি বাছাই এবং স্থাপন করতে, ব্যবহার করে শাটারিং চুম্বক চূড়ান্ত ফিক্সিং মেকানিজম হিসাবে — রোবট ফর্মটি অবস্থান করে, এবং চৌম্বকীয় অ্যাঙ্করটি এটিকে লক করার জন্য সক্রিয় করা হয়। এই সিস্টেমগুলির প্রাথমিক গ্রহণকারীরা ±1-2 মিমি ছাঁচ-সেটিং নির্ভুলতা এবং ম্যানুয়াল সেটিং-এর নীচে চক্রের গুণমান, সামঞ্জস্যপূর্ণ গুণমান এবং কম অপারেটর ক্লান্তি সহ রিপোর্ট করে।

ডিজিটাল ইন্টিগ্রেশন এবং স্মার্ট প্রোডাকশন

আধুনিক প্রিকাস্ট প্ল্যান্টগুলি ক্রমবর্ধমানভাবে ডিজিটাল টুইন প্রযুক্তিকে একীভূত করছে — প্রোডাকশন ফ্লোরের একটি রিয়েল-টাইম ভার্চুয়াল মডেল — গুণমান নিয়ন্ত্রণ ব্যবস্থা, ইনভেন্টরি ম্যানেজমেন্ট এবং লজিস্টিকস সহ। প্রতিটি উপাদানকে উৎপাদনের বিন্দুতে একটি অনন্য QR কোড বা RFID ট্যাগ বরাদ্দ করা হয়, এর ডিজিটাল রেকর্ডকে নির্দিষ্ট ব্যাচের কংক্রিটের সাথে সংযুক্ত করে, স্ট্র্যান্ড লট, চুম্বক-নির্দিষ্ট সন্নিবেশ পজিশন এবং মাত্রিক চেক ফলাফল। এই ট্রেসেবিলিটি প্রধান ঠিকাদার এবং ক্লায়েন্টদের দ্বারা জটিল প্রকল্পগুলিতে ক্রমবর্ধমানভাবে দাবি করা হচ্ছে যেখানে বিল্ডিংয়ের 50-100 বছরের নকশা জীবনের উপর কাঠামোগত দায়বদ্ধতা প্রয়োজন।

চৌম্বকীয় ফর্মওয়ার্ক ফিক্সিংয়ের নির্ভুলতা — প্রেরণের আগে সমাপ্ত উপাদানটির লেজার-স্ক্যানিং গুণমান যাচাইয়ের সাথে মিলিত — এই ডিজিটাল মানের চেইনের অংশ। একটি স্ল্যাব যা সমস্ত মাত্রিক চেক, কংক্রিট শক্তি রেকর্ড, এবং ভিজ্যুয়াল পরিদর্শন পাস করে সেটি সাইটে QR স্ক্যানের মাধ্যমে অ্যাক্সেসযোগ্য একটি সম্পূর্ণ উত্পাদন রেকর্ডের সাথে প্রেরণ করা হয়, যা স্ট্রাকচারাল ইঞ্জিনিয়ার বা বিল্ডিং মালিককে শুধুমাত্র কাগজের শংসাপত্রের উপর নির্ভর না করে সম্মতি যাচাই করতে সক্ষম করে৷
