রিবার টাই ওয়্যার গাইড: প্রিকাস্ট কংক্রিটের জন্য লিফটিং সিস্টেম

প্রিকাস্ট কংক্রিট নির্মাণে রিবার টাই ওয়্যার আসলে কী করে

কংক্রিট বসানো এবং নিরাময় করার সময় রিবার টাই ওয়্যার স্টিলের খাঁচাকে শক্তিশালী করে। প্রিকাস্ট কংক্রিট উত্পাদনে, সেই কাজটি ঢালাইয়ে থামে না - এটি সরাসরি প্রভাবিত করে যে প্রিকাস্ট কংক্রিটের জন্য একটি উত্তোলন ব্যবস্থা নিরাপদে কাজ করে কিনা যখন উপাদানটি ঢালাই বিছানা ছেড়ে যায়। একটি খারাপভাবে বাঁধা খাঁচা কম্পনের অধীনে স্থানান্তরিত হয়, রিবারগুলি অবস্থানের বাইরে চলে যায় এবং কাস্ট-ইন লিফটিং অ্যাঙ্করগুলির এমবেডমেন্ট গভীরতা হ্রাস করে। ফলাফল হল একটি উত্তোলন সন্নিবেশ যা তার রেট করা লোড বহন করতে পারে না।

সংক্ষিপ্ত উত্তর: রিবার টাই ওয়্যার হল একটি স্ট্রাকচারাল সাপোর্ট টুল, শুধু একটি হাউসকিপিং উপাদান নয়। প্রাচীরের প্যানেল, ডাবল টিজ, কলাম এবং বিম তৈরি করে এমন প্রিকাস্ট প্ল্যান্টে, টাই ওয়্যার গেজ, টুইস্ট প্যাটার্ন এবং টাই স্পেসিং সবই ফিড করে যে রিইনফোর্সমেন্ট কেজটি কাস্টিং চক্র জুড়ে ডিজাইন সহনশীলতার জন্য সত্য থাকে কিনা। একটি খাঁচা যেটি তার ডিজাইনের অবস্থান থেকে এমনকি 10 মিমি সরে যায় তা একটি লিফটিং লুপ অ্যাঙ্করের উপর আবরণকে আপস করতে পারে এবং একটি পরিমাপযোগ্য মার্জিন দ্বারা কার্যকর পুল-আউট ক্ষমতাকে কেটে দিতে পারে।

এই নিবন্ধটি সম্পূর্ণ ছবি কভার করে: তারের প্রকার এবং স্পেসিফিকেশন, কীভাবে টাই তার প্রিকাস্ট লিফটিং হার্ডওয়্যারের সাথে ইন্টারঅ্যাক্ট করে, বিভিন্ন উপাদান জ্যামিতির জন্য ব্যবহারিক টাই প্যাটার্ন, সাইটে গুরুত্বপূর্ণ ডেটা লোড, এবং সম্মতি কাঠামো যা তারের নির্বাচন এবং উত্তোলন সিস্টেম ডিজাইন উভয়কেই নিয়ন্ত্রণ করে।

Rebar টাই তারের প্রকার এবং তাদের বিশেষ উল্লেখ

সব টাই তার এক নয়। পণ্যগুলির মধ্যে পার্থক্যগুলি অর্থপূর্ণ হয় যখন আপনি একটি প্রিকাস্ট ছাঁচের ভিতরে কাজ করছেন যেখানে সহনশীলতাগুলি আঁটসাঁট এবং শক্তিবৃদ্ধি খাঁচাটিকে অবশ্যই একটি কংক্রিটের ঢালার চাপে এর জ্যামিতি ধরে রাখতে হবে যা প্রতি মিনিটে কয়েক ঘন মিটার প্রবাহের হারে পৌঁছাতে পারে।

কালো Annealed টাই তারের

ব্ল্যাক অ্যানিলড ওয়্যার হল বিশ্বব্যাপী বহুল ব্যবহৃত রিবার টাই তার। এটি লো-কার্বন ইস্পাত তারের অঙ্কন করে এবং তারপরে এটিকে 650 °C এবং 750 °C এর মধ্যে তাপমাত্রায় অ্যানিলিং করে অঙ্কন প্রক্রিয়ার সময় হারিয়ে যাওয়া নমনীয়তা পুনরুদ্ধার করে তৈরি করা হয়। অ্যানিলিং প্রক্রিয়াটি একটি গাঢ় অক্সাইড পৃষ্ঠকে ছেড়ে দেয়—অতএব "কালো"—এবং তারকে যথেষ্ট নরম করে তোলে যাতে হাত দিয়ে বা টাই বন্দুক দিয়ে স্ন্যাপিং ছাড়াই সহজে মোচড়ানো যায়।

থেকে প্রিকাস্ট কাজের পরিসরে ব্যবহৃত স্ট্যান্ডার্ড গেজ 16 গেজ (1.6 মিমি ব্যাস) থেকে 18 গেজ (1.2 মিমি ব্যাস) . প্রসার্য শক্তি সাধারণত 350 MPa এবং 550 MPa এর মধ্যে পড়ে। বিরতির সময় প্রসারণ সাধারণত 20% বা তার বেশি হয়, যা তারকে ফ্র্যাকচার ছাড়াই ছেদকারী বারগুলির চারপাশে পরিষ্কারভাবে মোড়ানোর অনুমতি দেয়। কুণ্ডলীর ওজন সাধারণত পাওয়া যায় 1 কেজি, 5 কেজি, এবং 25 কেজি স্পুল, 25 কেজি প্রিকাস্ট উদ্ভিদ উৎপাদন লাইনের জন্য মানক।

গ্যালভানাইজড টাই তার

গ্যালভানাইজড টাই তারে হট-ডিপ বা ইলেক্ট্রো-গ্যালভানাইজিং দ্বারা প্রয়োগ করা জিঙ্ক আবরণ বহন করে। হট-ডিপ galvanized তারের একটি আবরণ বেধ আছে 45 থেকে 85 মাইক্রন , যখন ইলেক্ট্রো-গ্যালভানাইজড তার 5 থেকে 25 মাইক্রনে পাতলা হয়। সামুদ্রিক পরিবেশ, উপকূলীয় কাঠামো বা ডি-আইসিং সল্টের সংস্পর্শে থাকা অবকাঠামোর জন্য প্রিকাস্ট কংক্রিটে, স্থাপত্য উপাদানগুলির পৃষ্ঠে রক্তপাত হতে পারে এমন মরিচা দাগ প্রতিরোধ করার জন্য গ্যালভানাইজড তার নির্দিষ্ট করা হয়।

গ্যালভানাইজড তার একই গেজের কালো অ্যানিলড তারের চেয়ে শক্ত। এটি ম্যানুয়াল বাঁধার জন্য কোনও সমস্যা নয় তবে নরম তারের জন্য ক্যালিব্রেট করা স্বয়ংক্রিয় টাই বন্দুকগুলির সাথে সমস্যা হতে পারে। মেশিনের সামঞ্জস্য বজায় রাখার জন্য গ্যালভানাইজড তারে স্যুইচ করার সময় অপারেটররা প্রায়শই এক গেজের আকার ফেলে দেয়—16 গেজ থেকে 18 গেজে।

স্টেইনলেস স্টীল টাই তার

গ্রেড 304 এবং গ্রেড 316 স্টেইনলেস স্টীল টাই ওয়্যার বিশেষ প্রিকাস্ট অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয় যেখানে দীর্ঘমেয়াদী ক্ষয় প্রতিরোধ করা গুরুত্বপূর্ণ — অফশোর স্ট্রাকচার, ওয়াটার ট্রিটমেন্ট প্ল্যান্ট এবং প্রিমিয়াম আর্কিটেকচারাল প্যানেল যেখানে পৃষ্ঠের গুণমান কয়েক দশক ধরে ত্রুটিহীন থাকতে হবে। স্টেইনলেস তার কালো annealed তারের চেয়ে কঠিন; প্রসার্য শক্তি অতিক্রম করতে পারে 700 এমপিএ . হাত দিয়ে বেঁধে রাখা আরও বেশি প্রয়োজন, এবং গ্লাভস অপরিহার্য কারণ তারের প্রান্তগুলি তীক্ষ্ণ এবং স্প্রিংব্যাক আরও স্পষ্ট।

পিভিসি-কোটেড টাই ওয়্যার

PVC-কোটেড তারটি মাঝে মাঝে প্রিকাস্ট কাজে ব্যবহৃত হয় যেখানে তারের লেজটি ছাঁচের মুখের সাথে যোগাযোগ করবে না এবং উপাদানটির উন্মুক্ত পৃষ্ঠে একটি মরিচা চিহ্ন রেখে যাবে। আবরণ বৈদ্যুতিক নিরোধক প্রদান করে এবং ইস্পাত ফর্মওয়ার্কের সাথে সরাসরি ধাতু থেকে ধাতুর যোগাযোগকে বাধা দেয়। সাধারণ আবরণ বেধ 0.3 মিমি থেকে 0.5 মিমি। এটি একটি কুলুঙ্গি পণ্য কিন্তু স্থাপত্যগত প্রিকাস্ট প্রকল্পগুলির জন্য এটি জানার যোগ্য যেখানে সারফেস ফিনিস একটি চুক্তিভিত্তিক প্রয়োজন।

রিবার টাই ওয়্যার কিভাবে একটি এর সাথে সংযোগ করে Precast কংক্রিট জন্য উত্তোলন সিস্টেম

প্রিকাস্ট কংক্রিটের জন্য একটি উত্তোলন ব্যবস্থা হল উপাদানগুলির একটি সমন্বিত সেট: কাস্ট-ইন অ্যাঙ্কর বা লুপগুলি তৈরির সময় এম্বেড করা, ক্লাচ বা শেকলের মতো হার্ডওয়্যার উত্তোলন, স্প্রেডার বিম এবং ক্রেন বা উত্তোলন যা ঊর্ধ্বমুখী শক্তি সরবরাহ করে। এই সবগুলিকে যা একত্রে বাঁধে - আক্ষরিক অর্থে - হল রিবার খাঁচা যেটিতে অ্যাঙ্করগুলি সুরক্ষিত থাকে। টাই ওয়্যার হল সেই মাধ্যম যার মাধ্যমে নোঙ্গরের চারপাশে কংক্রিট ঢেলে দেওয়া পর্যন্ত খাঁচাটি তার আকৃতি ধরে রাখে।

একটি নোঙ্গর বিন্দু ঢালা আগে বা সময় অবস্থান থেকে সরে গেলে, পরিণতি অঙ্গরাগ হয় না. একটি উত্তোলন লুপ যা পৃষ্ঠ থেকে 80 মিমি গভীরতায় বসার জন্য ডিজাইন করা হয়েছিল এবং 55 মিমি গভীরতায় শেষ হয় তার পুল-আউট ক্ষমতার একটি উল্লেখযোগ্য অংশ হারিয়েছে। কংক্রিট মিশ্রণ এবং উপাদান জ্যামিতির উপর নির্ভর করে, এটি কাজের লোড সীমা কমাতে পারে 20% থেকে 40% . চারটি অ্যাঙ্কর দ্বারা উত্তোলিত একটি 10-টন প্রিকাস্ট প্রাচীর প্যানেলে, এই ধরনের ত্রুটি একটি বাস্তব ঝুঁকি তৈরি করে যে লিফটের সাথে জড়িত গতিশীল লোডের অধীনে এক বা একাধিক অ্যাঙ্কর ব্যর্থ হবে।

কাস্ট-ইন লিফটিং অ্যাঙ্কর এবং তাদের টাই-অফ প্রয়োজনীয়তা

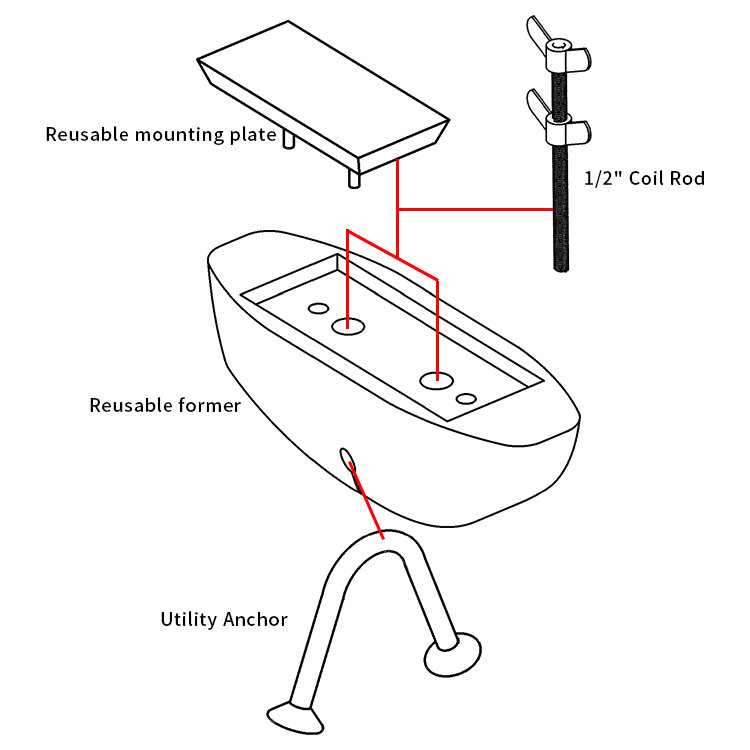

প্রিকাস্ট কংক্রিটের জন্য লিফটিং সিস্টেমে ব্যবহৃত সবচেয়ে সাধারণ কাস্ট-ইন অ্যাঙ্করগুলি হল:

• ফেরুল সন্নিবেশ (সংক্ষিপ্ত থ্রেডেড সকেট পৃষ্ঠের সাথে ফ্লাশ ঢালাই)
• কুণ্ডলী সন্নিবেশ (কয়েল বোল্টের সাথে ব্যবহারের জন্য থ্রেডেড কয়েল অ্যাঙ্কর)
• লিফটিং লুপ (উপরের পৃষ্ঠ থেকে প্রজেক্ট করা তারের বা রিবার লুপ)
• স্ল্যাবে এমবেড করা শিয়ার কী সহ ফ্ল্যাট প্লেট অ্যাঙ্কর
• বহুমুখী উত্তোলনের জন্য সুইভেল প্লেট অ্যাঙ্কর

ঢালার আগে এইগুলির প্রতিটিকে অবশ্যই যান্ত্রিকভাবে রিবার খাঁচায় সুরক্ষিত করতে হবে। রিবার টাই ওয়্যার হল স্ট্যান্ডার্ড ফাস্টেনিং পদ্ধতি। ফেরুল সন্নিবেশগুলি সাধারণত 16-গেজ কালো অ্যানিলড তারের সাহায্যে একটি ফিগার-আট টাই দিয়ে সংলগ্ন বারগুলির সাথে বাঁধা হয়, সন্নিবেশ বেসের চারপাশে কমপক্ষে দুবার চালানো হয় এবং স্নাগ হওয়া পর্যন্ত পেঁচানো হয়। লিফটিং লুপগুলি তাদের গোড়ায় বাঁধা থাকে যেখানে লুপটি কংক্রিট থেকে বেরিয়ে যায় - কম্পনের সময় কংক্রিটের চাপ দ্বারা লুপটিকে আরও গভীরে ধাক্কা দেওয়া থেকে তারের বাধা দেয়।

অ্যাঙ্কর নির্মাতারা তাদের প্রযুক্তিগত ডকুমেন্টেশনে ন্যূনতম টাই প্রয়োজনীয়তা নির্দিষ্ট করে। হালফেন, মেডো বার্ক, ফাইফার, এবং লেভিয়েট সকলেই ইনস্টলেশন গাইড প্রকাশ করে যা বর্ণনা করে যে কতগুলি বন্ধন প্রয়োজন এবং অ্যাঙ্কর বডিতে কোন অবস্থানে। এই নির্দেশিকাগুলি অনুসরণ করা ঐচ্ছিক নয়—এটি ওয়ারেন্টি এবং দায়বদ্ধতা চেইনের অংশ৷ ভুল গেজ ওয়্যার ব্যবহার করে, অপর্যাপ্ত সংখ্যক মোচড়, বা নোঙ্গরের উপর বন্ধন এড়িয়ে যাওয়া অ্যাঙ্করের রেট করা ক্ষমতা সার্টিফিকেশন সম্পূর্ণরূপে বাতিল করে দেয়।

উত্তোলনের সময় গতিশীল লোড এবং কেন খাঁচা অখণ্ডতা গুরুত্বপূর্ণ

স্ট্যাটিক ওজন গল্পের অংশ মাত্র। একটি ক্রেন দ্বারা উত্তোলিত একটি প্রিকাস্ট কংক্রিট উপাদান গতিশীল পরিবর্ধনের কারণগুলি অনুভব করে যা প্রতিটি অ্যাঙ্করের কার্যকর লোড বাড়ায়। প্রিকাস্ট কংক্রিট ইঞ্জিনিয়ারিং স্ট্যান্ডার্ডের জন্য বেশিরভাগ উত্তোলন সিস্টেমের একটি গতিশীল ফ্যাক্টর প্রয়োগ করে 1.3 থেকে 2.0 লিফট অবস্থার উপর নির্ভর করে। একটি 5-টন উপাদান আদর্শ অবস্থায় একটি একক নোঙ্গর সহ একটি নির্মাণ সাইটে উত্তোলন করা হয় সেই নোঙ্গরটিকে অবশ্যই 1.3 গতিশীল ফ্যাক্টর পূরণের জন্য কমপক্ষে 6.5 টন রেট দেওয়া থাকতে হবে - কোনো নিরাপত্তা ফ্যাক্টর প্রয়োগ করার আগে।

এর অর্থ হল ঢালাইয়ের সময় খাঁচা চলাচল, রিবার টাই তারের আলগা বা অনুপস্থিত কারণে, একটি উত্তোলন সিস্টেমের ব্যর্থতার দৃশ্যে ক্যাসকেড করতে পারে এমনকি যখন গণনা করা লোডের জন্য অ্যাঙ্করটি সঠিকভাবে নির্বাচন করা হয়েছিল। একটি ভালভাবে বাঁধা খাঁচা একটি বিলাসিতা নয় - এটি একটি লোড-পাথের প্রয়োজনীয়তা।

Precast শক্তিবৃদ্ধি খাঁচা জন্য টাই নিদর্শন

যেভাবে রিবার টাই ওয়্যারটি রিবার ইন্টারসেকশনে প্রয়োগ করা হয় তা খাঁচার শক্ততা, খাঁচা তৈরি করতে যে সময় নেয় এবং সমাপ্ত সমাবেশের গুণমানকে প্রভাবিত করে। প্রিকাস্ট কংক্রিট উৎপাদনে, যেখানে উৎপাদনের গতি এবং নির্ভুলতা উভয়ই গুরুত্বপূর্ণ, টাই প্যাটার্ন নির্বাচন একটি বাস্তব প্রকৌশল সিদ্ধান্ত, শুধু একটি ক্ষেত্রের অভ্যাস নয়।

সরল টাই (স্ন্যাপ টাই)

স্ন্যাপ টাই কার্যকর করার জন্য দ্রুততম টাই। তারটি ছেদটির চারপাশে তির্যকভাবে লুপ করা হয়, দুটি প্রান্ত একত্রিত হয় এবং একটি হুক বা প্লায়ার সেগুলিকে মোচড় দেয় যতক্ষণ না তারের নিজের মধ্যে কামড় দেয়। মোট টুইস্ট গণনা সাধারণত দুই থেকে তিনটি পূর্ণ ঘূর্ণন। এই টাই স্ল্যাব এবং দেয়ালে অ-কাঠামোগত অভ্যন্তরীণ ছেদগুলির জন্য উপযুক্ত যেখানে মূল কাজটি সুনির্দিষ্ট অবস্থানগত নিয়ন্ত্রণের পরিবর্তে খাঁচা সমাবেশ।

চিত্র-আট টাই

ফিগার-এইট বা স্যাডল টাই ছেদ-এ উভয় বারের চারপাশে একটি ফিগার-আট প্যাটার্নে তারকে জড়িয়ে রাখে। এটি একটি আরও স্থিতিশীল সংযোগ তৈরি করে যা একে অপরের সাথে সম্পর্কিত বারগুলির ঘূর্ণনকে প্রতিরোধ করে। এটা জন্য পছন্দের টাই অ্যাঙ্কর টাই-অফ এবং একটি প্রিকাস্ট উপাদানের ঘেরের কাছাকাছি ছেদগুলির জন্য যেখানে ঢালার সময় কংক্রিটের চাপ সর্বাধিক হয়। চিত্র-আট টাই একটি স্ন্যাপ টাইয়ের তুলনায় প্রায় 30% বেশি সময় নেয় তবে উল্লেখযোগ্যভাবে ভাল অবস্থানগত স্থিতিশীলতা প্রদান করে।

ক্রস টাই (ডাবল মোড়ানো)

একটি ক্রস টাই মোচড়ের আগে সংযোগস্থলের চারপাশে তারকে দ্বিগুণ করে। এটি উচ্চ-লোড পয়েন্টে ব্যবহার করা হয়—কোণে, ঘনবসতিপূর্ণ এলাকা এবং অবস্থান যেখানে একাধিক বার একটি উত্তোলন নোঙ্গরের কাছে একত্রিত হয়। টাই স্টেশন থেকে ছাঁচে একত্রিত খাঁচা পরিবহনের সময় খাঁচার জ্যামিতি বজায় রাখার জন্য কিছু প্রিকাস্ট স্পেসিফিকেশনের জন্য ঘের দণ্ড বরাবর প্রতি তৃতীয় ছেদগুলিতে ক্রস টাই প্রয়োজন। এটি ডবল টিজ এবং স্টেডিয়াম রাইজারের মতো বড় উপাদানগুলির জন্য গুরুত্বপূর্ণ যেখানে খাঁচা বসানোর আগে ক্রেনের মাধ্যমে 20 থেকে 30 মিটার যেতে পারে।

টাই বন্দুক টাই

স্বয়ংক্রিয় টাই বন্দুক যেমন Max RB441T বা Makita DTR180 প্রি-কাট তারের কয়েল স্থাপন করে এবং প্রতি ছেদ এক সেকেন্ডের নিচে একটি টাই সম্পূর্ণ করে। বৃহৎ প্রিকাস্ট অপারেশনে, টাই বন্দুক ব্যবহার করলে বাঁধার সময় কমে যায় 60% থেকে 70% ম্যানুয়াল বাঁধার তুলনায়, এবং সামঞ্জস্যপূর্ণ টুইস্ট গণনা অভিন্নতা উন্নত করে। সীমাবদ্ধতা হল টাই বন্দুক ফ্ল্যাট ম্যাটগুলিতে সবচেয়ে ভাল কাজ করে; ত্রিমাত্রিক খাঁচা সমাবেশে আঁটসাঁট বারের ব্যবধানে, ঘনবসতিপূর্ণ অঞ্চলে হাত বাঁধা প্রয়োজনীয়।

প্রিকাস্ট কংক্রিটের জন্য লিফটিং সিস্টেম: কম্পোনেন্ট ওভারভিউ এবং লোড রেটিং

প্রিকাস্ট কংক্রিটের জন্য একটি উত্তোলন ব্যবস্থা বোঝার অর্থ হল লোড চেইনের প্রতিটি উপাদান বোঝা, কংক্রিটে নোঙ্গর ঢালাই থেকে শীর্ষে ক্রেন হুক পর্যন্ত। এই চেইনের প্রতিটি লিঙ্ক একই ন্যূনতম লোডের জন্য রেট করা আবশ্যক। সিস্টেমের যেকোনো জায়গায় একটি দুর্বল লিঙ্ক সিস্টেমের নিরাপদ ক্ষমতাকে সংজ্ঞায়িত করে।

কাস্ট-ইন অ্যাঙ্কর

কাস্ট-ইন অ্যাঙ্করগুলি প্রিকাস্ট কংক্রিটের জন্য যে কোনও উত্তোলন ব্যবস্থার ভিত্তি। তাদের ক্ষমতা লিফটের সময় কংক্রিটের সংকোচনের শক্তি, অ্যাঙ্কর এম্বেডমেন্টের গভীরতা, প্রান্তের দূরত্ব, অ্যাঙ্করগুলির মধ্যে ব্যবধান এবং প্রয়োগ করা লোডের কোণের উপর নির্ভর করে। বেশিরভাগ নির্মাতারা 20 MPa, 25 MPa, 30 MPa, এবং 40 MPa এর কংক্রিট সংকোচনের শক্তির জন্য লোড টেবিল প্রকাশ করে। একটি সাধারণ উত্তোলন নোঙ্গর রেট করা হয়েছে 5 টন কাজের লোড সীমা (WLL) 30 MPa কংক্রিট 3.5 টন হতে পারে যদি উত্তোলন ঘটে যখন কংক্রিট মাত্র 20 MPa পৌঁছে যায়।

এই কারণেই প্রিকাস্ট গাছগুলি উত্তোলনের জন্য উপাদানগুলি ছেড়ে দেওয়ার আগে সর্বদা কংক্রিটের শক্তি পরীক্ষা করে। একটি শ্মিট হাতুড়ি দিয়ে অ-ধ্বংসাত্মক পরীক্ষা বা উপাদানের পাশাপাশি নিরাময় করা সহচর কিউবগুলির পুল-আউট পরীক্ষা অ্যাঙ্কর ক্ষমতা নিশ্চিত করার জন্য প্রয়োজনীয় শক্তি ডেটা দেয়।

ক্লাচ এবং হুক উত্তোলন

উত্তোলন ক্লাচগুলি ক্রেন হুক বা স্প্রেডার বিমকে কাস্ট-ইন অ্যাঙ্করের সাথে সংযুক্ত করে। থ্রেডেড সন্নিবেশের জন্য, একটি ম্যাচিং থ্রেডেড ক্লাচ লিফটের আগে নিযুক্ত এবং লক করা হয়। লুপগুলি তোলার জন্য, একটি হুক বা শেকল লুপের মধ্য দিয়ে যায়। ক্লাচগুলি অবশ্যই অ্যাঙ্কর সিস্টেমের সাথে সামঞ্জস্যপূর্ণ হতে হবে- একটি ভিন্ন প্রস্তুতকারকের পণ্য পরিবারের একটি ক্লাচ ব্যবহার করে রেটযুক্ত সংযোগ ক্ষমতা পর্যন্ত কমাতে পারে ৫০% কারণ ক্লাচ বডি এবং অ্যাঙ্কর হেডের মধ্যে লোড ট্রান্সফার জ্যামিতি পরিবর্তন হয়।

স্প্রেডার বিমস

স্প্রেডার বিম ব্যবহার করা হয় যখন একটি প্রিকাস্ট উপাদানে একাধিক অ্যাঙ্কর পয়েন্ট থাকে এবং ক্রেন হুককে একটি কোণে না করে উল্লম্বভাবে লোড প্রয়োগ করতে হবে। স্লিং এঙ্গেল অত্যন্ত গুরুত্বপূর্ণ: দুই পায়ের স্লিং একটি 60-ডিগ্রি কোণে পায়ের মধ্যে অন্তর্ভুক্ত কোণ প্রতিটি পায়ে লোড বাড়ায় উল্লম্ব তুলনায় 15% . একটি 120-ডিগ্রি অন্তর্ভুক্ত কোণে, প্রতিটি পা উপাদানটির ওজনের চেয়ে বেশি বহন করে কারণ জ্যামিতি সিস্টেমের বিরুদ্ধে কাজ করে। স্প্রেডার বিমগুলি সমস্ত স্লিং পা উল্লম্বের কাছাকাছি রেখে এটি দূর করে।

বৃহৎ প্রিকাস্ট উপাদানগুলির জন্য - 20 মিটারের বেশি ব্রিজ বিম, স্টেডিয়াম রাইজার এবং বৃহৎ প্রিকাস্ট ফ্যাকাড প্যানেল - স্প্রেডার বিমগুলি একটি নির্দিষ্ট উপাদান প্রকারের অ্যাঙ্কর বিন্যাসের সাথে মেলে উদ্দেশ্য-গঠিত হতে পারে। এই উদ্দেশ্য-নির্মিত বিমগুলি পরিষেবাতে প্রবেশ করার আগে ক্যালিব্রেট করা হয় এবং লোড-পরীক্ষা করা হয়।

তারের দড়ি Slings এবং চেইন Slings

তারের দড়ি স্লিংস এবং চেইন স্লিংগুলি হল স্প্রেডার বিম এবং ক্রেন হুকের মধ্যে বা সরল লিফটে সরাসরি অ্যাঙ্কর এবং হুকের মধ্যে নমনীয় সংযোগকারী। উভয়ই WLL দ্বারা রেট করা হয়েছে এবং পায়ের সংখ্যা এবং স্লিং এর কোণের উপর ভিত্তি করে ডিরেটিং সাপেক্ষে। প্রিকাস্ট উত্তোলনে, মাস্টার লিঙ্ক সহ চার পায়ের চেইন স্লিংস সাধারণ কারণ তারা একই সাথে চারটি অ্যাঙ্কর জুড়ে লোড বিতরণ করে এবং অপ্রতিসম লোডের জন্য সামঞ্জস্য করা যায়।

প্রিকাস্ট কংক্রিটের জন্য একটি উত্তোলন সিস্টেমের প্রয়োজনীয় ক্ষমতা গণনা করা

প্রিকাস্ট কংক্রিটের জন্য লিফ্ট প্ল্যানিং একটি ইঞ্জিনিয়ারিং কাজ, সাইট জাজমেন্ট কল নয়। গণনার ক্রম একটি সংজ্ঞায়িত যুক্তি অনুসরণ করে যা উপাদানের ভর দিয়ে শুরু হয় এবং গতিশীল কারণ, নিরাপত্তার কারণ এবং জ্যামিতিক ডেরেটিংয়ের মাধ্যমে এগিয়ে চলে যা উত্তোলন ব্যবস্থায় প্রতিটি উপাদানের জন্য প্রয়োজনীয় ন্যূনতম রেটেড ক্ষমতায় পৌঁছাতে।

ধাপ 1: উপাদানের ভর নির্ধারণ করুন

সাধারণ ওজনের কংক্রিটের ঘনত্ব প্রায় 2400 কেজি/মি³ . কিছু প্রিকাস্ট অ্যাপ্লিকেশনে ব্যবহৃত হালকা ওজনের কংক্রিট মিশ্রণ 1800 kg/m³ পর্যন্ত কম হতে পারে। উপাদান ভর নকশা অঙ্কন থেকে গণনা করা হয়. একটি প্রাচীর প্যানেলের জন্য 6 মিটার লম্বা, 3 মিটার উচ্চ এবং 200 মিমি পুরু স্বাভাবিক-ওজন কংক্রিট ব্যবহার করে: 6 × 3 × 0.2 × 2400 = 8640 কেজি, বা প্রায় 8.6 টন।

ধাপ 2: ডায়নামিক ফ্যাক্টর প্রয়োগ করুন

কাস্টিং বেড থেকে পিকআপ এবং অবস্থানে সেট করা সহ ক্রেন উত্তোলনের সময় গতিশীল ফ্যাক্টর ত্বরণ শক্তির জন্য দায়ী। PCI (Precast/Prestressed Concrete Institute) এবং অনুরূপ মান সাধারণত একটি গতিশীল ফ্যাক্টর নির্দিষ্ট করে স্বাভাবিক উত্তোলন অবস্থার জন্য 1.5 একটি প্রিকাস্ট উদ্ভিদ পরিবেশে, এবং দীর্ঘ দূরত্বে অনুভূমিক ভ্রমণ জড়িত ক্রেন লিফটের জন্য 2.0 পর্যন্ত বা বাতাসের পরিস্থিতিতে লিফট। 8.6-টন প্যানেলে 1.5 প্রয়োগ করলে 12.9 টন গতিশীল লোড পাওয়া যায়।

ধাপ 3: সেফটি ফ্যাক্টর প্রয়োগ করুন

সিস্টেমের উপাদানগুলি উত্তোলনের জন্য নিরাপত্তার কারণগুলি মান দ্বারা সেট করা হয় যেমন EN 13155 (নন-ফিক্সড লোড লিফটিং অ্যাটাচমেন্ট), AS/NZS 4991 এবং স্থানীয় ক্রেন এবং কারচুপির কোড। কাস্ট-ইন নোঙ্গর এবং খপ্পর জন্য, একটি নিরাপত্তা ফ্যাক্টর 4:1 ওভার রেট করা ব্যর্থতা লোড সাধারণত WLL এ পৌঁছানোর জন্য প্রয়োগ করা হয়। এটি ইতিমধ্যেই অ্যাঙ্কর প্রস্তুতকারকের প্রকাশিত WLL টেবিলের মধ্যে তৈরি করা হয়েছে, তাই পরিকল্পকের কাজ হল প্রকাশিত WLL গতিশীল লোড অতিক্রম করেছে তা নিশ্চিত করা।

ধাপ 4: অ্যাঙ্কর পয়েন্ট এবং লোড বিতরণের সংখ্যার জন্য অ্যাকাউন্ট

12.9-টন গতিশীল লোড সমস্ত সক্রিয় অ্যাঙ্কর পয়েন্ট জুড়ে বিতরণ করা হয়। যদি 8.6-টন প্রাচীর প্যানেল চারটি নোঙ্গর ব্যবহার করে যা প্রতিসাম্যভাবে সাজানো হয়, প্রতিটি অ্যাঙ্কর তাত্ত্বিকভাবে 3.2 টন বহন করে। যাইহোক, লিফটিং সিস্টেম ইঞ্জিনিয়ারিং অনুশীলন স্বীকার করে যে চারটি পয়েন্ট জুড়ে নিখুঁত লোড শেয়ারিং অ্যাঙ্কর বসানো এবং ক্রেন হুক অবস্থানের সহনশীলতার কারণে অসম্ভাব্য। একটি সাধারণ রক্ষণশীল অনুমান হল যে চারটি অ্যাঙ্করের মধ্যে মাত্র তিনটি যে কোনো এক সময়ে লোড বহন করে, যার অর্থ প্রতিটি অ্যাঙ্করকে রেট করা আবশ্যক 12.9 / 3 = 4.3 টন WLL .

অ্যাঙ্কর উত্তোলনের চারপাশে ব্যবহারিক টাই ওয়্যার অ্যাপ্লিকেশন

নোঙ্গর উত্তোলনের চারপাশে সঠিকভাবে রিবার টাই তার প্রয়োগ করার জন্য স্ট্যান্ডার্ড বারের ছেদ বাঁধার চেয়ে বেশি যত্নের প্রয়োজন। নোঙ্গর একটি লোড-গুরুত্বপূর্ণ উপাদান এবং কংক্রিট পৃষ্ঠ এবং আশেপাশের শক্তিবৃদ্ধির সাথে এর অবস্থান অবশ্যই সঠিক হতে হবে।

ফেরুল ইনসার্ট টাই-অফ পদ্ধতি

ফেরুল ইনসার্ট হল নলাকার বা শঙ্কুযুক্ত থ্রেডেড সকেট যা কংক্রিটের পৃষ্ঠের সাথে ফ্লাশ ঢালাই করে। এগুলি সাধারণত নমনীয় লোহা বা ইস্পাত দিয়ে তৈরি হয় এবং কংক্রিটের ভরে নোঙ্গর করার জন্য একটি বেস ফ্ল্যাঞ্জ বা রিইনফোর্সিং বার থাকে। একটি ফেরুল সন্নিবেশের জন্য টাই তারের পদ্ধতি হল:

1. ছাঁচের মুখের সঠিক স্থানে সন্নিবেশটি স্থাপন করুন, নিশ্চিত করুন যে থ্রেড খোলাটি কংক্রিটের প্রবেশ রোধ করতে ফোম প্লাগ দিয়ে সিল করা হয়েছে।
2. সন্নিবেশের বেস সংযুক্তির মাধ্যমে এবং নিকটতম অনুদৈর্ঘ্য বারের চারপাশে 16-গেজ কালো অ্যানিলড তারের একটি লুপ চালান।
3. একটি দ্বিতীয় টাই তারের লুপ যোগ করুন নিকটতম ট্রান্সভার্স বারটির চারপাশে প্রথমটির সাথে লম্ব।
4. একটি হুক টুল দিয়ে উভয় বন্ধনকে শক্ত করে মোচড় দিন—ন্যূনতম তিনটি সম্পূর্ণ ঘূর্ণন। ছাঁচের মুখের সংস্পর্শ এড়াতে লেজটি 20 মিমি করে কাটুন এবং এটিকে ফ্ল্যাট বাঁকুন।
5. ঢালা শুরু হওয়ার আগে সন্নিবেশটি ছাঁচের মুখ দিয়ে ফ্লাশ করে দেখুন—অহংকার বা রিসেসড নয়।

লিফটিং লুপ টাই-অফ পদ্ধতি

উত্তোলন লুপগুলি তারের বা রিবার লুপগুলি তৈরি হয় যা একটি প্রিকাস্ট উপাদানের উপরের পৃষ্ঠের উপরে প্রজেক্ট করে এবং একটি ক্রেন ক্লাচ বা শিকল দ্বারা আটকে থাকে। কংক্রিট কম্পনের সময় লুপটিকে জোরপূর্বক নিচে নামানো থেকে আটকাতে তাদের এম্বেড করা পা অবশ্যই বাঁধতে হবে।

1. নকশার অবস্থানে লুপটি স্থাপন করুন, এমবেডেড পাগুলি নকশা অঙ্কনে নির্দিষ্ট করা মূল রিইনফোর্সিং বারগুলির সমান্তরালভাবে চলমান বা অতিক্রম করে৷
2. প্রতিটি এম্বেড করা পাকে প্রতিটি পায়ে ন্যূনতম দুই পয়েন্টে একটি ফিগার-এইট টাই ব্যবহার করে নিকটতম রিইনফোর্সিং বারে বেঁধে দিন।
3. লুপের বেস প্লেট বা স্প্রেড ফুট থাকলে, ক্রস টাই ব্যবহার করে প্লেটটিকে অন্তত দুটি বারে বেঁধে দিন।
4. ঢেলে দেওয়ার আগে উপরের পৃষ্ঠের উপরে লুপ প্রজেকশনের উচ্চতা অঙ্কনের সাথে মেলে তা নিশ্চিত করুন।

এড়ানোর জন্য সাধারণ ত্রুটি

• অ্যাঙ্কর টাই-অফের জন্য আন্ডারসাইজড তারের (20 গেজ বা ছোট) ব্যবহার—তারটি কংক্রিটের কম্পনের চাপে প্রসারিত হয় এবং অ্যাঙ্কর চলাচলের অনুমতি দেয়।
• দুটি লম্ব টাই-অফ নির্দিষ্ট করা হলে শুধুমাত্র একটি বারে বাঁধা—একক-অক্ষ সংযম ঘূর্ণনের অনুমতি দেয়।
• ওভার-ওয়াইস্টিং টাই তার স্ন্যাপ না হওয়া পর্যন্ত - একটি অ্যাঙ্করে একটি ভাঙা টাই শূন্য সংযম প্রদান করে এবং ঢালার আগে অবশ্যই প্রতিস্থাপন করতে হবে।
• ছাঁচের মুখের সাথে যোগাযোগ করে এমন লম্বা তারের লেজগুলি ছেড়ে দেওয়া—এগুলি পৃষ্ঠের চিহ্ন তৈরি করে এবং, স্থাপত্য উপাদানগুলিতে, ডেমোল্ডের পরে দৃশ্যমান মরিচা দাগ।
• ছাঁচে "স্থিতিশীল" প্রদর্শিত নোঙ্গরগুলির উপর বন্ধন এড়িয়ে যাওয়া - কম্প্যাকশনের সময় কংক্রিট কম্পন এমনকি দৃশ্যত স্থিতিশীল হার্ডওয়্যার কয়েক মিলিমিটার সরাতে পারে।

রেবার টাই ওয়্যার এবং প্রিকাস্ট লিফটিং সিস্টেমের জন্য মান এবং সম্মতি

প্রিকাস্ট কংক্রিটের জন্য রিবার টাই ওয়্যার এবং লিফটিং সিস্টেম উভয়ই প্রযুক্তিগত মান দ্বারা পরিচালিত হয়। এই মানগুলির সাথে সম্মতি নির্মাণ প্রকল্পগুলিতে ঐচ্ছিক নয় - এটি বীমা কভারেজ, নিয়ন্ত্রক অনুমোদন এবং প্রস্তুতকারকের দায় সুরক্ষার জন্য একটি পূর্বশর্ত। প্রাসঙ্গিক মানগুলি অঞ্চল অনুসারে পরিবর্তিত হয়, তবে মূল রেফারেন্সগুলি তাদের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।

Rebar টাই তারের জন্য মান

• ASTM A82 / A82M (ইউএসএ): স্টিল তারের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন, প্লেইন, কংক্রিট রিইনফোর্সমেন্ট—টাই তারের উৎপাদনে ব্যবহৃত তারের ক্ষেত্রে প্রযোজ্য।
• BS EN 10218 (ইউরোপ): ইস্পাত ওয়্যার এবং তারের পণ্য—সাধারণ পরীক্ষা পদ্ধতি, যা কভার করে মাত্রিক এবং যান্ত্রিক সম্পত্তি পরীক্ষা।
• জিবি/টি 343 (চীন): সাধারণ-উদ্দেশ্য কম-কার্বন ইস্পাত তারের মান, চীনা টাই তারের নির্মাতারা ব্যাপকভাবে উল্লেখ করেছেন।
• JIS G 3532 (জাপান): নিম্ন-কার্বন ইস্পাত তারের স্ট্যান্ডার্ড তারের আচ্ছাদন যা থেকে টাই তারের পণ্য তৈরি করা হয়।

প্রিকাস্ট কংক্রিটে লিফটিং সিস্টেমের মান

• EN 13155:2003 A2:2009 : নন-ফিক্সড লোড লিফটিং অ্যাটাচমেন্ট—ইউরোপে ব্যবহৃত কাস্ট-ইন অ্যাঙ্কর এবং লিফটিং ক্লাচের জন্য নিরাপত্তার প্রয়োজনীয়তা।
• PCI ডিজাইন হ্যান্ডবুক 8 ম সংস্করণ : উত্তর আমেরিকায় প্রিকাস্ট এবং প্রেস্ট্রেসড কংক্রিট ডিজাইনের জন্য প্রাথমিক রেফারেন্স, যার মধ্যে হ্যান্ডলিং, পরিবহন এবং ইমারতের উপর একটি সম্পূর্ণ অধ্যায় রয়েছে যা লিফটিং সিস্টেম ডিজাইনকে কভার করে।
• AS 3850 (অস্ট্রেলিয়া): টিল্ট-আপ কংক্রিট নির্মাণের মান, যার মধ্যে উত্তোলন সন্নিবেশ, শীর্ষস্থানীয় বার এবং উত্তোলনের আগে প্রয়োজনীয় ন্যূনতম কংক্রিট শক্তির প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে।
• OSHA 29 CFR 1926.753 (ইউএসএ): নির্মাণে ক্রেন এবং ডেরিকের ব্যবহার কভার করে, কারচুপির পরিদর্শনের প্রয়োজনীয়তা এবং অপারেটর যোগ্যতা যা প্রিকাস্ট লিফটগুলিতে প্রযোজ্য।

অনুশীলনে, একটি প্রিকাস্ট উত্তোলন অপারেশনের জন্য কমপ্লায়েন্স ডকুমেন্টেশনের মধ্যে উপাদানটির উত্তোলন পরিকল্পনা, উপাদানটির কংক্রিট শক্তির উল্লেখ করা নোঙ্গর প্রস্তুতকারকের WLL টেবিল, অ্যাঙ্কর ইনস্টলেশনের একটি তৃতীয় পক্ষের পরিদর্শন রেকর্ড এবং ক্রেন এবং কারচুপির সরঞ্জামের শংসাপত্র অন্তর্ভুক্ত থাকে। Rebar টাই তারের খাঁচা পরিদর্শন রেকর্ডের মাধ্যমে এই ছবির অংশ, যা নিশ্চিত করা উচিত যে সমস্ত নোঙ্গর ঢালা আগে স্পেসিফিকেশন অনুযায়ী বাঁধা ছিল।

প্রিকাস্ট প্রকল্পের জন্য রিবার টাই ওয়্যার খরচ অনুমান

প্রজেক্ট ম্যানেজার এবং প্রকিউরমেন্ট টিমকে উপাদানের ঘাটতির কারণে উৎপাদনে বিলম্ব এড়াতে রিবার টাই তারের খরচ সঠিকভাবে অনুমান করতে হবে। তারের ব্যবহার নির্ভর করে বারের ব্যবধান, বারের ব্যাস, উপাদানের বেধ এবং ব্যবহৃত টাই প্যাটার্নের উপর। আদর্শ প্রিকাস্ট কাজের জন্য শিল্পের নিয়ম হল রিইনফোর্সিং স্টিলের প্রতি টন 8 থেকে 12 কেজি টাই তার . ঘনিষ্ঠ বার ব্যবধান (100 মিমি কেন্দ্র) সহ কাঠামোগত উপাদানগুলিতে শক্তভাবে ব্যবধানযুক্ত খাঁচাগুলির জন্য, প্রতি টন খরচ 15 কেজি পৌঁছতে পারে।

কাজের উদাহরণ: প্রিকাস্ট ওয়াল প্যানেল উত্পাদন

একটি প্রিকাস্ট প্ল্যান্ট প্রতি সপ্তাহে 50টি প্রাচীর প্যানেল তৈরি করে, প্রতিটিতে 180 কেজি রিইনফোর্সিং স্টিল থাকে, প্রতি সপ্তাহে 50 × 180 = 9000 কেজি রিবার ব্যবহার করে। প্রতি টন রিবার 10 কেজি টাই তারের ব্যবহার হারে, সাপ্তাহিক টাই তারের প্রয়োজন হয় 90 কেজি . 25 কেজি কয়েলে, যা প্রতি সপ্তাহে প্রায় 4টি কয়েল। বেশিরভাগ প্রিকাস্ট প্ল্যান্ট 2-থেকে-4-সপ্তাহের বাফার স্টক বজায় রাখে, তাই এই উৎপাদন ভলিউমের জন্য স্ট্যান্ডিং ইনভেন্টরি 16-গেজ কালো অ্যানিলড তারের 8 থেকে 16 কয়েল হবে।

যখন টাই বন্দুক চালু করা হয়, তখন খরচ কিছুটা বেড়ে যায় কারণ মেশিনটি প্রতি টাইতে একটি নির্দিষ্ট তারের দৈর্ঘ্যের সাথে একটি সামঞ্জস্যপূর্ণ মোচড় প্রয়োগ করে এবং অপারেটর একই সময়ে একজন হাত বাঁধা শ্রমিকের চেয়ে বেশি ছেদ বাঁধতে থাকে। একটি জন্য পরিকল্পনা 10% থেকে 15% বৃদ্ধি হাত বাঁধা থেকে টাই বন্দুক অপারেশনে রূপান্তর করার সময় তারের ব্যবহারে।

প্রিকাস্ট এলিমেন্ট উত্তোলনের আগে কোয়ালিটি কন্ট্রোল চেকপয়েন্ট

কোনো প্রিকাস্ট উপাদান ঢালাই বিছানা ছেড়ে যাওয়ার আগে রিবার টাই ওয়্যার ওয়ার্ক এবং লিফটিং সিস্টেমের উপাদান উভয়ই কভার করে একটি পদ্ধতিগত মান নিয়ন্ত্রণ প্রক্রিয়া অপরিহার্য। নীচের চেকলিস্টটি প্রতিফলিত করে যে ভালভাবে চালিত প্রিকাস্ট উদ্ভিদগুলি উত্তোলনের জন্য একটি উপাদান ছেড়ে দেওয়ার আগে কী ব্যবহার করে।

কংক্রিট ঢালা আগে

• সমস্ত উত্তোলন নোঙ্গরগুলি নির্দিষ্ট তারের গেজ এবং টাই প্যাটার্ন ব্যবহার করে নির্দিষ্ট স্থানে খাঁচার সাথে বাঁধা হয়।
• নকশা অঙ্কনের বিপরীতে অ্যাঙ্কর অবস্থানগুলি পরীক্ষা করা হয়েছে - ±5 মিমি সহনশীলতার মধ্যে অনুভূমিক এবং উল্লম্ব অবস্থান।
• ফোম প্লাগ বা প্লাস্টিকের ক্যাপ সব থ্রেডেড সন্নিবেশের জায়গায় আছে।
• কভার স্পেসার (চেয়ার এবং টাই স্পেসার) সঠিক ব্যবধানে ইনস্টল করা হয় যাতে সমস্ত বারের উপরে কভারের গভীরতা বজায় রাখা হয় যার মধ্যে নোঙ্গর সংযুক্তি পয়েন্টগুলির কাছাকাছি উত্তোলন করা হয়।
• খাঁচা পরিদর্শন QC পরিদর্শক দ্বারা স্বাক্ষরিত এবং রেকর্ড করা.

স্ট্রিপিংয়ের পরে, উত্তোলনের আগে

• কংক্রিট কম্প্রেসিভ শক্তি পরীক্ষার দ্বারা নিশ্চিত করা হয়েছে- নোঙ্গর প্রস্তুতকারকের দ্বারা নির্দিষ্টভাবে উত্তোলনের জন্য সর্বনিম্ন শক্তি পূরণ করা হয়।
• সমস্ত অ্যাঙ্কর থ্রেড পরিষ্কার এবং চেক করা হয়েছে—ক্লাচগুলি নিযুক্ত এবং লক করা যেতে পারে।
• লিফটিং সিস্টেমের উপাদান (ক্লাচ, স্লিংস, স্প্রেডার বিম) পরিদর্শন করা হয়েছে এবং পরিষেবার তারিখের মধ্যে।
• লিফট ব্যাসার্ধ এবং উপাদান ভর জন্য ক্রেন নিরাপদ কাজের লোড নিশ্চিত করা হয়েছে.
• ক্রেন অপারেটর এবং কারচুপির সুপারভাইজার দ্বারা উত্তোলন পরিকল্পনা পর্যালোচনা এবং স্বীকার করা হয়েছে।

বিভিন্ন পূর্বকাস্ট পরিবেশের জন্য রিবার টাই ওয়্যার নির্বাচন করা

তারের নির্বাচন একটি এক-আকার-ফিট-সব সিদ্ধান্ত নয়। যে পরিবেশে প্রিকাস্ট উপাদান পরিবেশন করবে, পৃষ্ঠের গুণমানের প্রয়োজনীয়তা এবং উৎপাদন পদ্ধতি সবই প্রভাবিত করে কোন তারের ধরন এবং গেজ উপযুক্ত।

বিল্ডিংয়ের জন্য স্ট্রাকচারাল প্রিকাস্ট

অ-আক্রমনাত্মক পরিবেশে ভবনগুলির জন্য স্ট্যান্ডার্ড কলাম, বিম, স্ল্যাব এবং প্রাচীর প্যানেল: 16-গেজ কালো annealed টাই তার 25 কেজি কয়েলে। অভ্যন্তরীণ ছেদগুলির জন্য স্ন্যাপ বন্ধন, পরিধি বার এবং অ্যাঙ্কর অবস্থানে চিত্র-আট বন্ধন। গতি এবং সামঞ্জস্য উন্নত করতে সমতল মাদুর উপাদানের (স্ল্যাব, প্যানেল) জন্য টাই বন্দুক ব্যবহারকে উৎসাহিত করা হয়।

অবকাঠামো এবং সামুদ্রিক প্রিকাস্ট

ব্রিজ বিম, সামুদ্রিক ফেন্ডারিং, সিওয়াল প্যানেল এবং উপকূলীয় অবকাঠামো: হট-ডিপ গ্যালভানাইজড 16-গেজ তার . গ্যালভানাইজিং কংক্রিট পৃষ্ঠের মাধ্যমে মরিচা রক্তপাত প্রতিরোধ করে, যা নান্দনিকভাবে এবং ক্লোরাইড-ভরা পরিবেশে দীর্ঘমেয়াদী স্থায়িত্বের জন্য গুরুত্বপূর্ণ। যেখানে স্টেইনলেস স্টীল শক্তিবৃদ্ধি ব্যবহার করা হয় (অত্যন্ত আক্রমণাত্মক সামুদ্রিক অঞ্চল), স্টেইনলেস স্টিলের টাই ওয়্যার-টু-বার কন্টাক্ট পয়েন্টে গ্যালভানিক ক্ষয় রোধ করার জন্য ম্যাচিং গ্রেডে নির্দিষ্ট করা হয়।

স্থাপত্য Precast সম্মুখভাগ

উন্মুক্ত সমষ্টি প্যানেল, পালিশ কংক্রিট সম্মুখভাগ, এবং গ্লাস-ফাইবার রিইনফোর্সড কংক্রিট (GFRC) ব্যাকিং উপাদান: PVC-কোটেড বা গ্যালভানাইজড তার, সাবধানতার সাথে তারের টেল ব্যবস্থাপনা। সমস্ত তারের পুচ্ছ অবশ্যই উন্মুক্ত মুখ থেকে দূরে নির্দেশিত হতে হবে এবং যেকোনো ছাঁচের মুখ থেকে ন্যূনতম 15 মিমি ক্লিয়ারেন্সে বাঁকতে হবে। কিছু আর্কিটেকচারাল প্রিকাস্ট স্পেসিফিকেশনের জন্য একটি ইতিবাচক পরিদর্শন সাইন-অফ প্রয়োজন যে ঢালাই পৃষ্ঠের 25 মিমি এর মধ্যে কোনো বেয়ার স্টিলের তার নেই।

ঠাণ্ডা আবহাওয়ায় পূর্বাভাস

কালো অ্যানিলেড তারটি ঠান্ডা অবস্থায় কিছুটা বেশি ভঙ্গুর হয়ে যায়। 0 ডিগ্রি সেলসিয়াসের নিচে তাপমাত্রায়, তারের স্পুলকে প্রি-হিটিং করা বা উত্তপ্ত কাস্টিং হলে কাজ করা তারের ছিঁড়ে যাওয়ার ঝুঁকি কমায়। হিমাঙ্কের তাপমাত্রায় প্রসারণ হ্রাস পরিমিত হয়-সাধারণত 20 °C-এর তুলনায় 2% থেকে 4% কম—কিন্তু খুব ঠান্ডা আবহাওয়ায় (−10 °C-এর নিচে), উচ্চতর প্রসারণ স্পেসিফিকেশন সহ একটি তারে স্যুইচ করা বা একটি গেজ নামানো একটি বুদ্ধিমান সতর্কতা।

পরিবহন এবং সাইট হ্যান্ডলিং: যেখানে টাই তারের কাজ পরীক্ষা করা হয়

রিবার কেজ টাই ওয়্যার কাজের গুণমান শুধুমাত্র কাস্টিং বেড থেকে উত্তোলনের সময় নয়, পরিবহন এবং সাইট ইনস্টলেশনের ক্রম জুড়ে পরীক্ষা করা হয়। একটি প্রিকাস্ট উপাদান চূড়ান্ত ইনস্টলেশনের আগে চারবার পর্যন্ত উত্তোলন করা যেতে পারে: ডেমোল্ড লিফ্ট, স্টোরেজে স্থানান্তর, ট্রাকে লোড করা এবং চূড়ান্ত স্থান নির্ধারণ। প্রতিটি লিফ্ট প্রিকাস্ট কংক্রিট থেকে গতিশীল লোডের জন্য উত্তোলন ব্যবস্থার বিষয়। লিফটগুলির মধ্যে, উপাদানটি একটি ফ্ল্যাটবেড ট্রাক বা লো-লোডারে পরিবহন করা হয়, যেখানে রাস্তার কম্পন নোঙ্গর সন্নিবেশের চারপাশে কংক্রিটে সাইক্লিক লোডিং প্রয়োগ করে।

খারাপভাবে বাঁধা খাঁচা সহ উপাদান যা ঢালাইয়ের সময় খাঁচা চলাচলের অনুমতি দেয় পরিবহনের পরে নোঙ্গর অবস্থানের চারপাশে ফাটল দেখাতে পারে, এমনকি প্রথম লিফট সফলভাবে দেখা গেলেও। মাইক্রো-ক্র্যাকগুলি চক্রাকার লোডিংয়ের অধীনে প্রচার করে এবং রেট করা WLL এর নীচে লোডগুলিতে অ্যাঙ্কর পুল-আউট হতে পারে। এই কারণেই খাঁচা পরিদর্শন ডকুমেন্টেশন উপাদানের সাথে ভ্রমণ করে - যদি সাইটে ক্ষতি আবিষ্কৃত হয়, পরিদর্শন রেকর্ড তদন্তের সূচনা পয়েন্ট।

প্রিকাস্ট সাপ্লাই চেইন দুর্বলতম মান নিয়ন্ত্রণ পদক্ষেপের মতোই নির্ভরযোগ্য। রিবার টাই তারের কাজ সেই চেইনের প্রথম দিকে কিন্তু এর প্রভাবগুলি চূড়ান্ত ইনস্টলেশনের সমস্ত উপায়ে প্রচার করে। এটিকে শুরু থেকেই পাওয়া—সঠিক তারের ধরন, সঠিক গেজ, সঠিক টাই প্যাটার্ন এবং সঠিক অ্যাঙ্কর টাই-অফ—প্রিকাস্ট কংক্রিট উৎপাদনে সবচেয়ে সাশ্রয়ী মান নিয়ন্ত্রণ বিনিয়োগ।
